Mổ bụng ThinkPad X1 Carbon Gen 14 Aura Edition giá 104 triệu coi thiết kế mới

Lenovo ThinkPad X1 Carbon Gen 14 Aura Edition được thiết kế lại hoàn toàn với khung Space Frame mới và mainboard double-sided (linh kiện lắp hai mặt), giúp tăng không gian bên trong, cải thiện khả năng tản nhiệt và dễ dàng tiếp cận linh kiện hơn. Điều này cho phép nhiều bộ phận trở thành mô-đun, người dùng hoặc bộ phận IT có thể tự thay thế nhanh chóng chỉ với vài con vít tiêu chuẩn, bao gồm pin (battery), bàn phím (keyboard), quạt tản nhiệt, loa, các cổng USB (được gắn trên board riêng) và card Wi-Fi.

Lenovo cũng cung cấp nhiều CRU (Customer Replaceable Units) – những linh kiện mà khách hàng có thể tự thay thế mà không cần gửi đến trung tâm bảo hành. Những cải tiến này đã giúp máy đạt điểm iFixit 9/10, trở thành một trong những laptop mỏng nhẹ cao cấp dễ sửa chữa nhất hiện nay, góp phần kéo dài tuổi thọ máy, giảm chi phí bảo trì và thân thiện với môi trường hơn. Mời các bạn xem video và hình ảnh quá trình mình tháo lắp X1 Carbon Gen 14 Aura Edition để hiểu rõ hơn. Mình không phải là kỹ thuật viên chuyên nghiệp và chỉ cần một chiếc tua vít duy nhất với đầu PH0. Từ đó cho thấy việc sửa chữa, thay thế linh kiện, bảo hành, nâng cấp… sẽ rất dễ dàng.

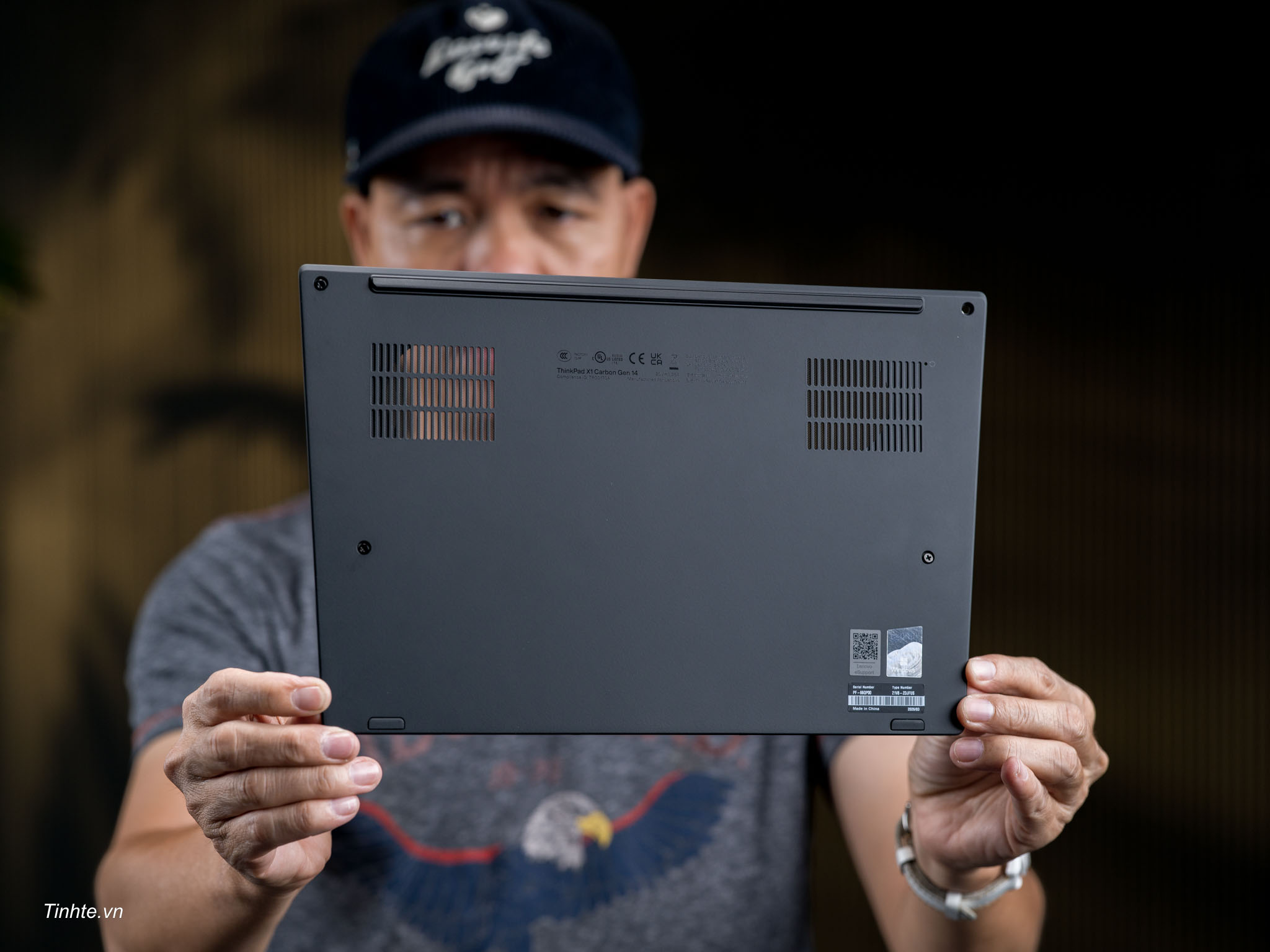

Mở nắp lưng của máy

Bất ngờ khi tháo nắp này ra là nó nhẹ và mỏng kinh hoàng luôn.

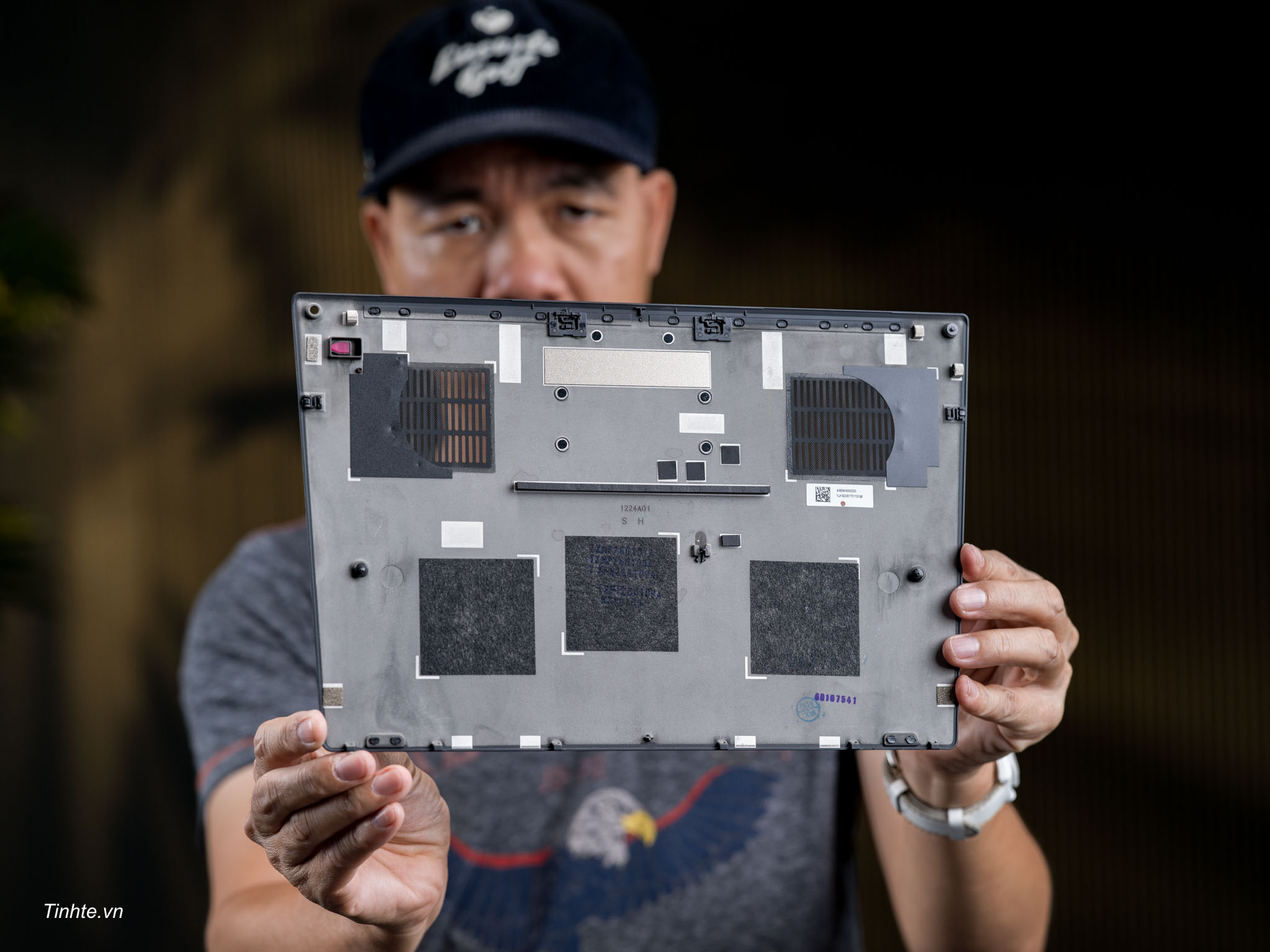

Mặt trong của nắp máy được dán nhiều vật liệu lót, đệm.

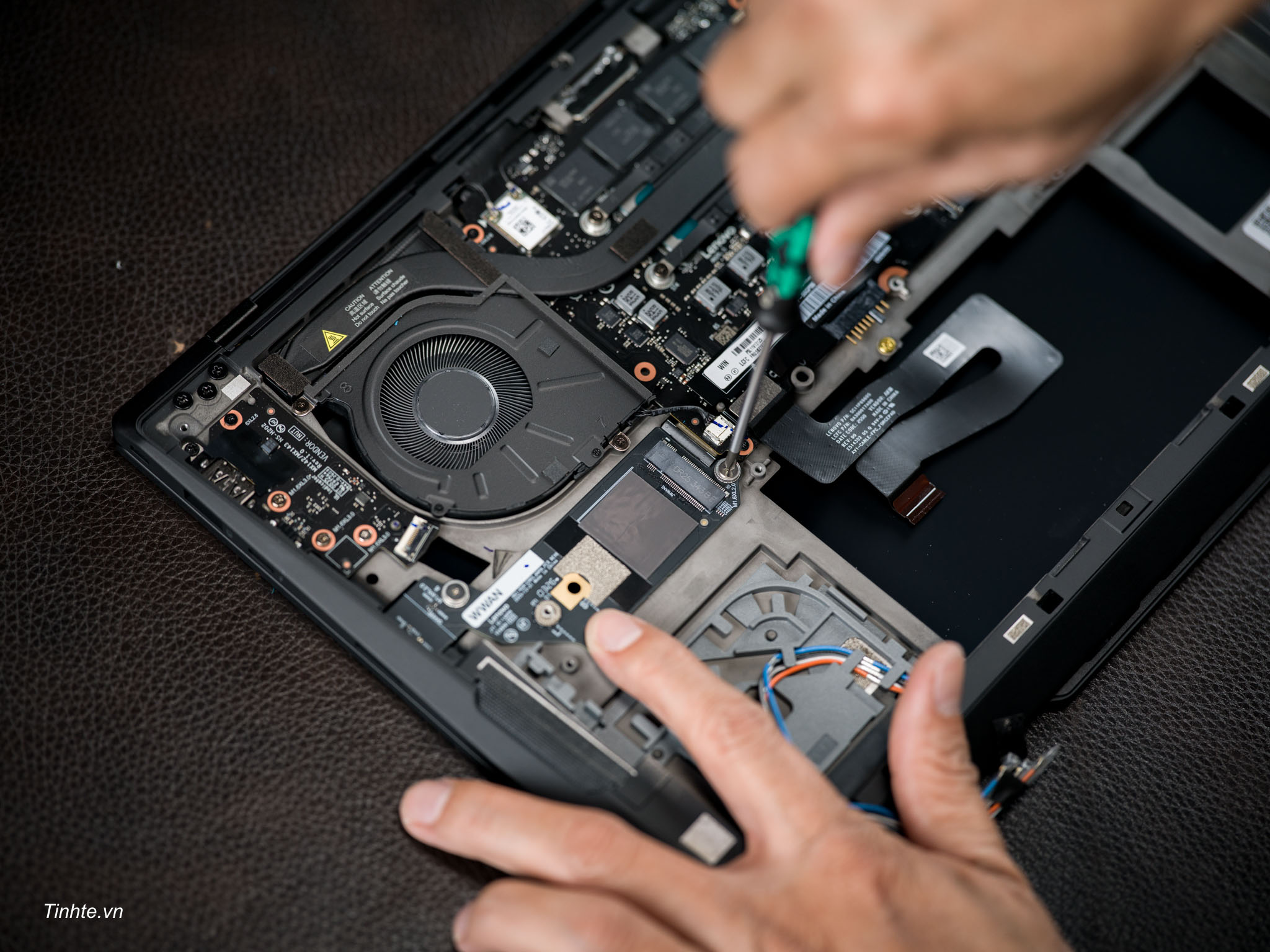

Mở ốc tháo pin ra khỏi máy

Sau khi mở nắp lưng máy ra thì mình tháo cục pin ra. Nếu anh em tháo bất cứ máy nào thì có lẽ pin nên là thứ được tháo ra đầu tiên, trước khi tháo các thành phần điện tử khác. Hoặc nếu máy anh em vô tình bị vào nước thì thứ đầu tiên anh em cần tháo ra cũng là pin. Pin của ThinkPad X1 Carbon Gen 14 là 58Wh. Máy chạy Intel Panther Lake Core Ultra 7 nên pin có thể dùng thoải mái cả ngày. Mình tìm hiểu các bài review về pin thì thấy X1 Carbon Gen 14 có viên pin 58Wh, chỉ nhiều hơn một chút so với 57Wh của Gen 13 và Gen 12. Tuy nhiên, nhờ chip mới nên thời lượng pin thực tế tốt hơn Gen 13 từ 15% đến 30%, hay hơn Gen 12 từ 30% đến 50%… sự khác biệt còn phụ thuộc vào cấu hình và màn hình. Như vậy, anh em có một chiếc máy 14 inch, tỷ lệ màn hình 16:10, chỉ nặng hơn 1 kg một chút nhưng vẫn có thời lượng pin đủ dùng thoải mái cả ngày.

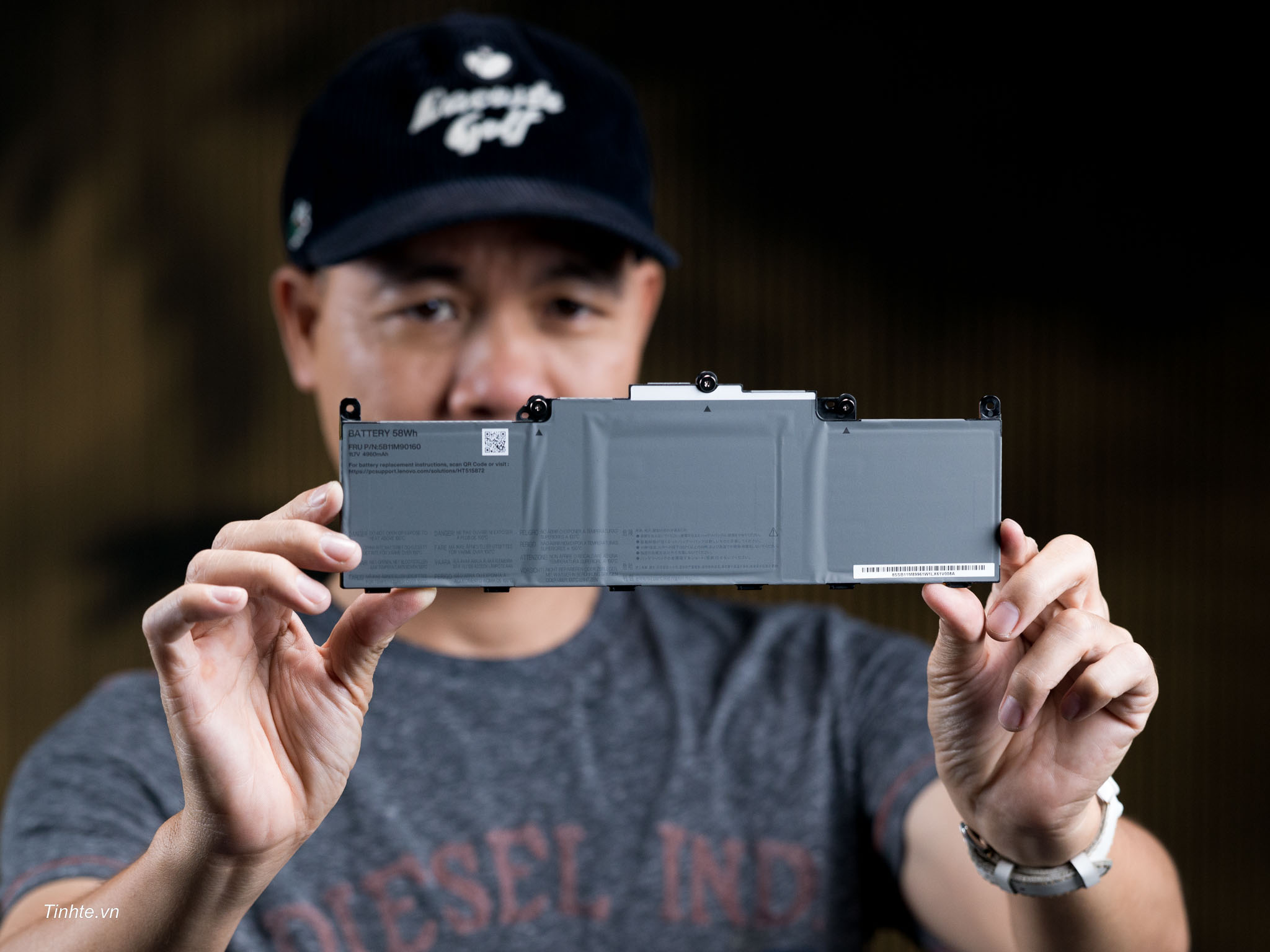

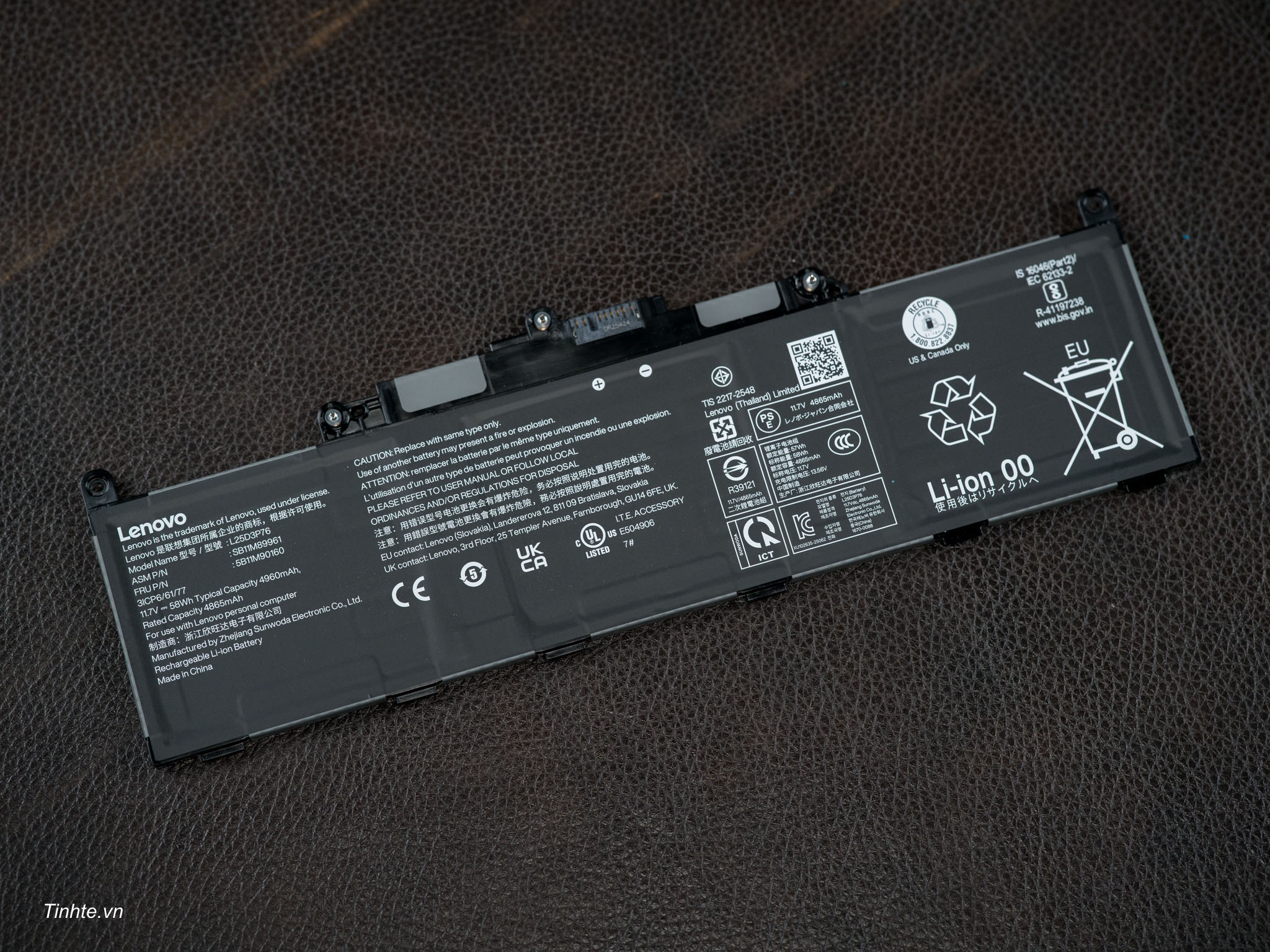

Pin 58Wh nhưng hoạt động được lâu do SoC tiết kiệm điện.

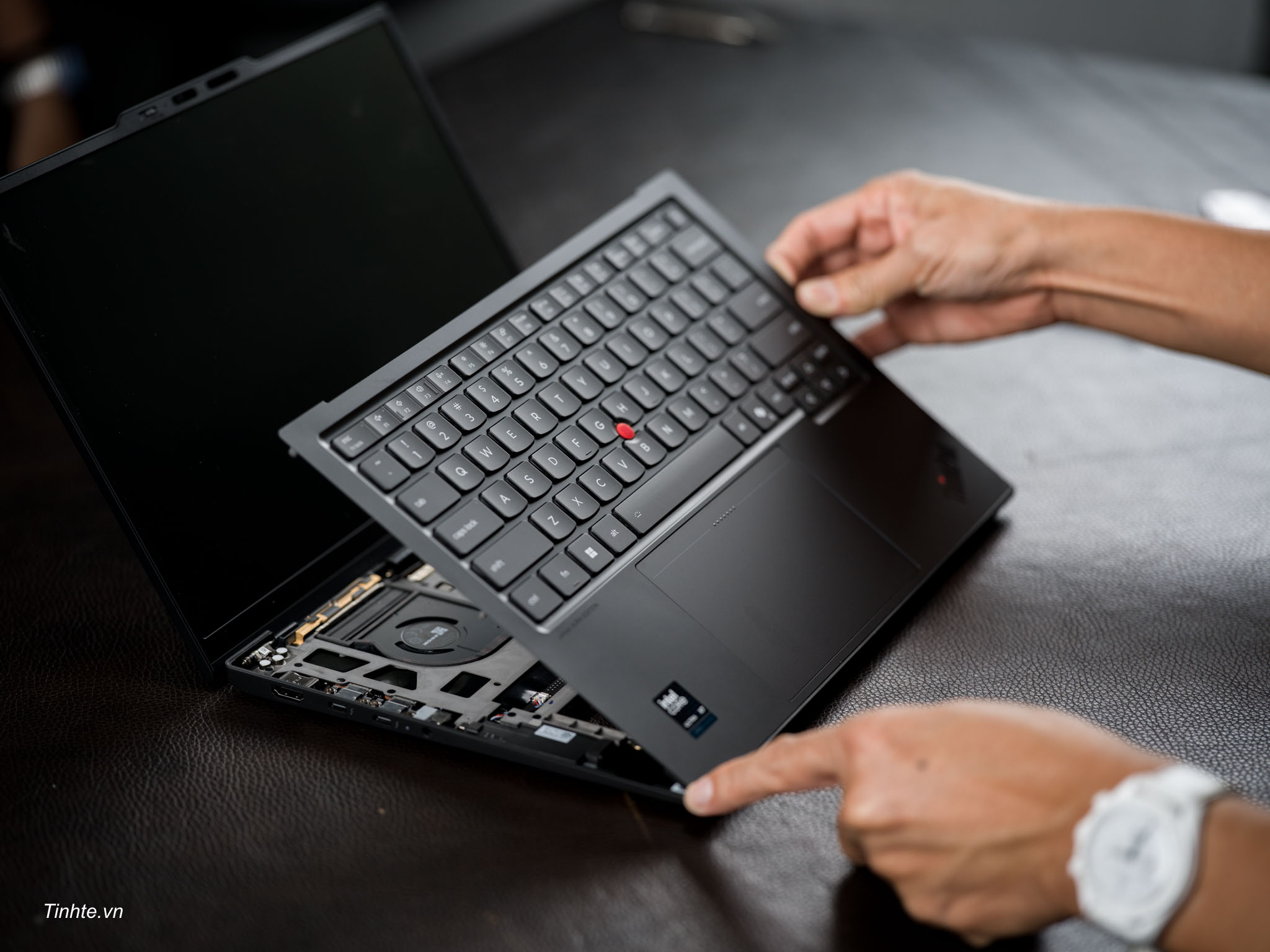

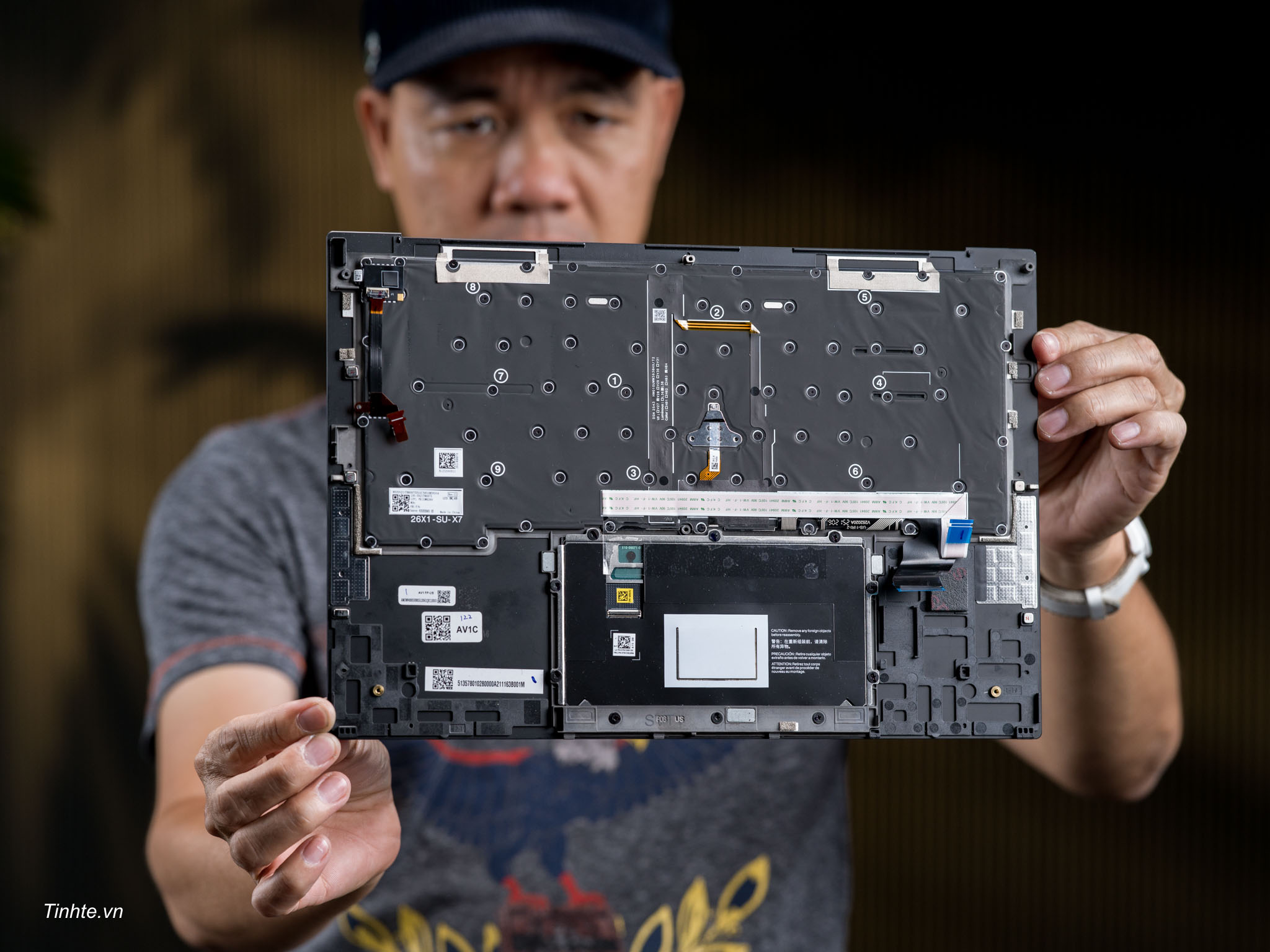

Tháo nguyên mặt trên của phần dưới máy gồm bàn phím, trackpad, trackpoint…

Trên ThinkPad X1 Carbon Gen 14 (Aura Edition), bàn phím, trackpad (hoặc haptic touchpad) và TrackPoint được tích hợp thành một cụm duy nhất. Khi tháo, bạn sẽ tháo cả cụm cùng một lúc. Lenovo gọi cụm này là “Keyboard Assembly with Trackpad or Haptic Touchpad”. Đây là một module liền khối, bao gồm bàn phím, touchpad, TrackPoint và chiếu nghỉ tay. Để tháo cụm này, sau khi tháo nắp lưng (base cover), bạn chỉ cần tháo vài con vít và tháo 3 kết nối cáp là có thể nhấc cả cụm lên. Quá trình này mình thấy rất đơn giản, không cần tháo mainboard hay bản lề (hinge).

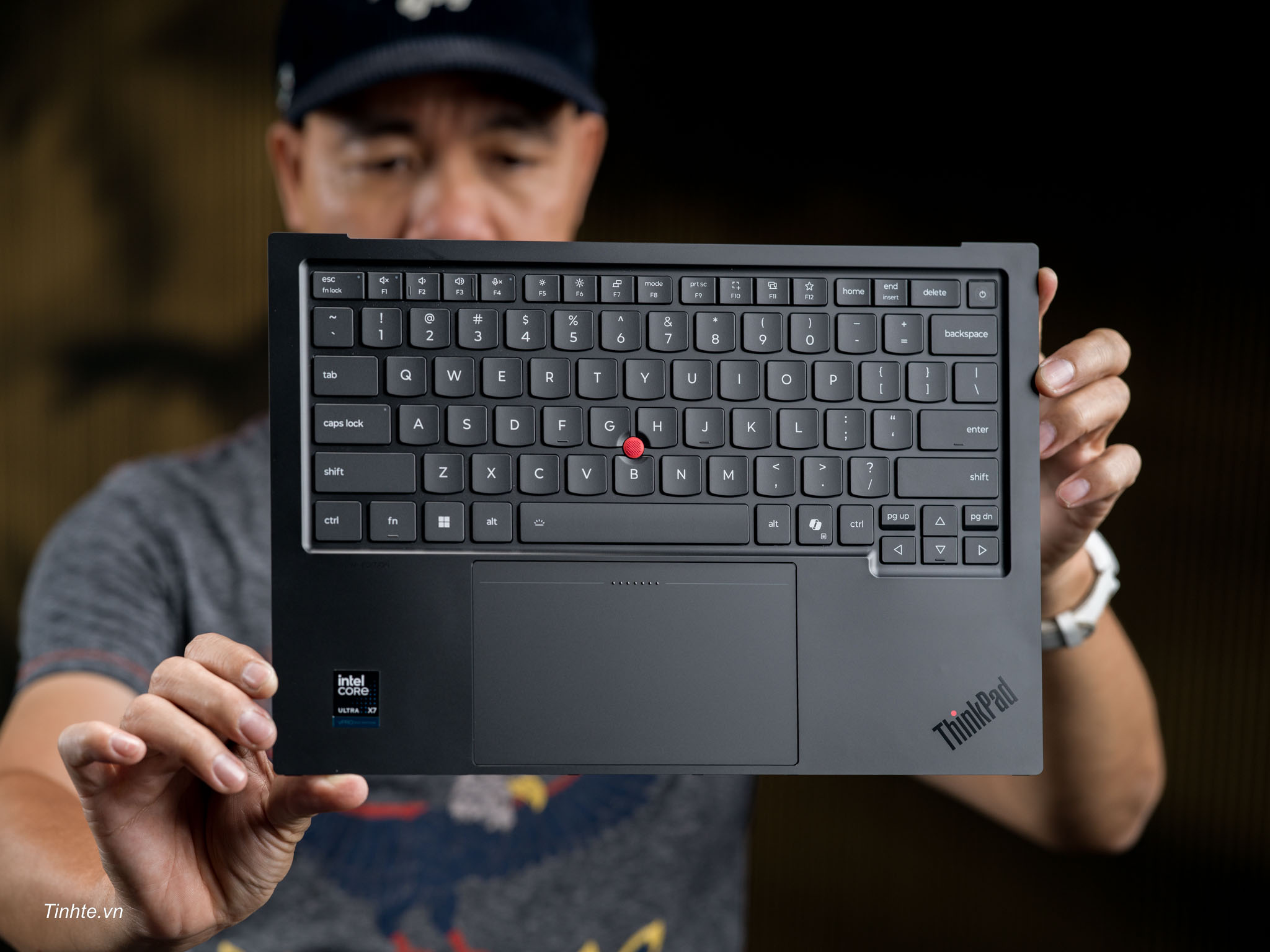

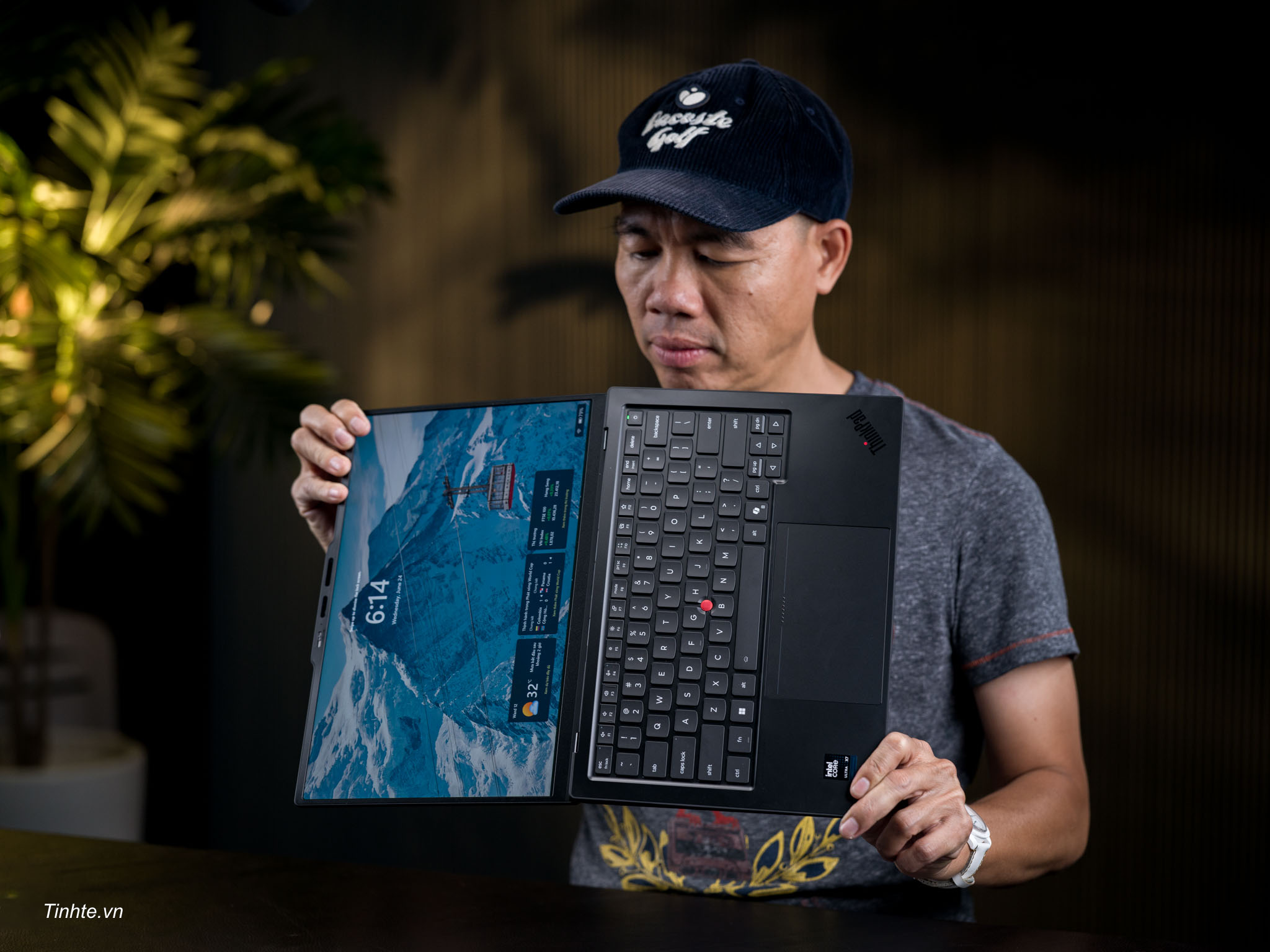

Bàn phím, trackpad, TrackPoint được tích hợp thành một cụm Keyboard Assembly duy nhất. Nhờ cấu trúc Space Frame, người dùng chỉ cần tháo nắp đáy và vài con vít là có thể thay nguyên cụm trong vòng 3–5 phút — nhanh và dễ dàng hơn hẳn so với các đời trước. Lenovo cũng dễ dàng sản xuất và dự trữ linh kiện FRU hơn. Ngoài ra, thiết kế liền khối giúp giảm đáng kể khe hở giữa các bộ phận, tăng khả năng chống nước tràn và hạn chế nước ngấm sâu vào mainboard. Tổng thể, giải pháp modular này vừa nâng cao khả năng sửa chữa, vừa tăng độ bền cho máy. Về cơ bản thì Lenovo ThinkPad X1 Carbon Gen 14 hay các đời trước đã có khả năng chống nước tràn khi vô tình làm đổ nước lên máy rồi. Giờ Gen 14 với thiết kế mới, mình cho là sẽ tốt hơn một chút. SSD với hệ miếng tản nhiệt riêng

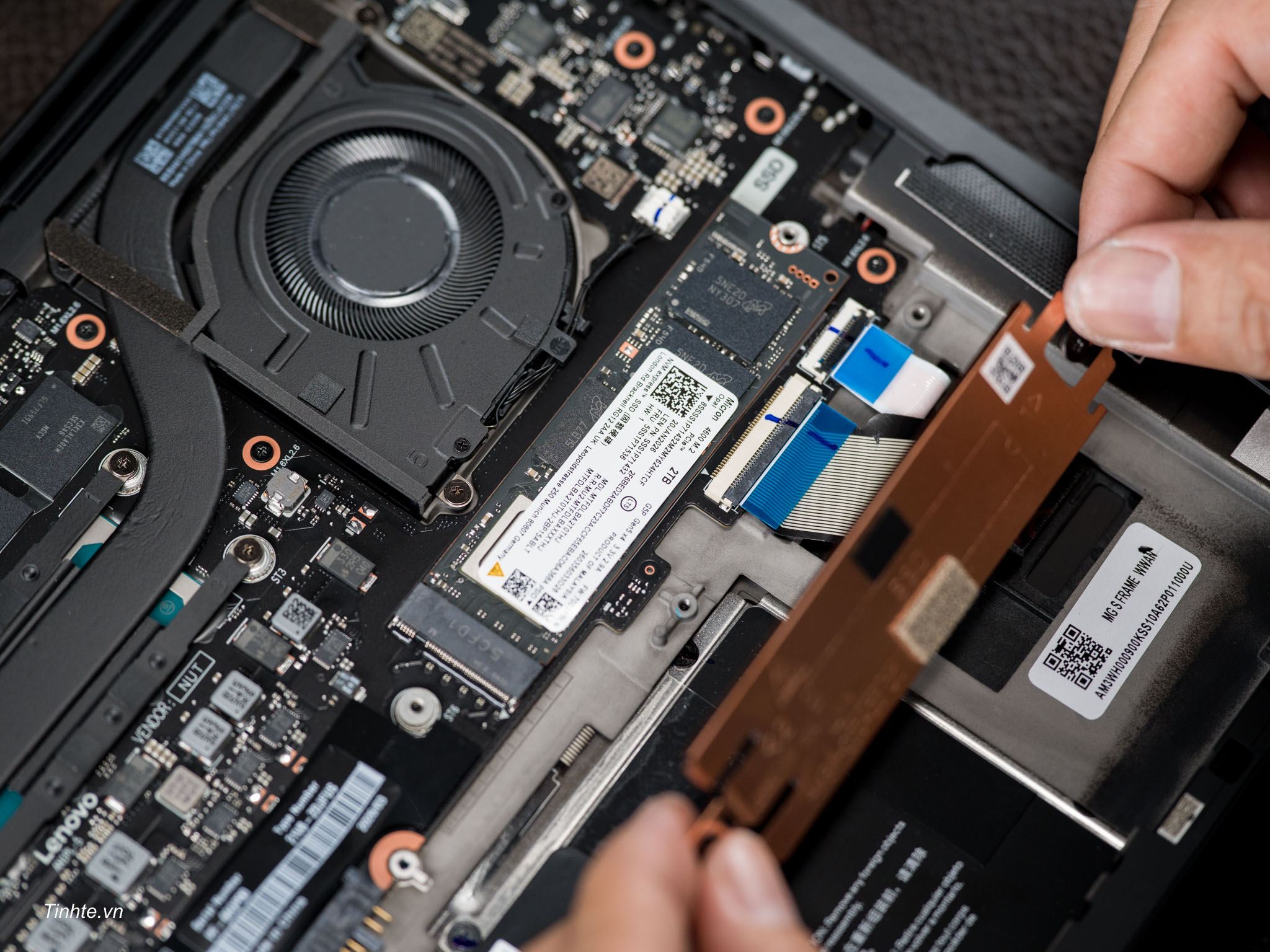

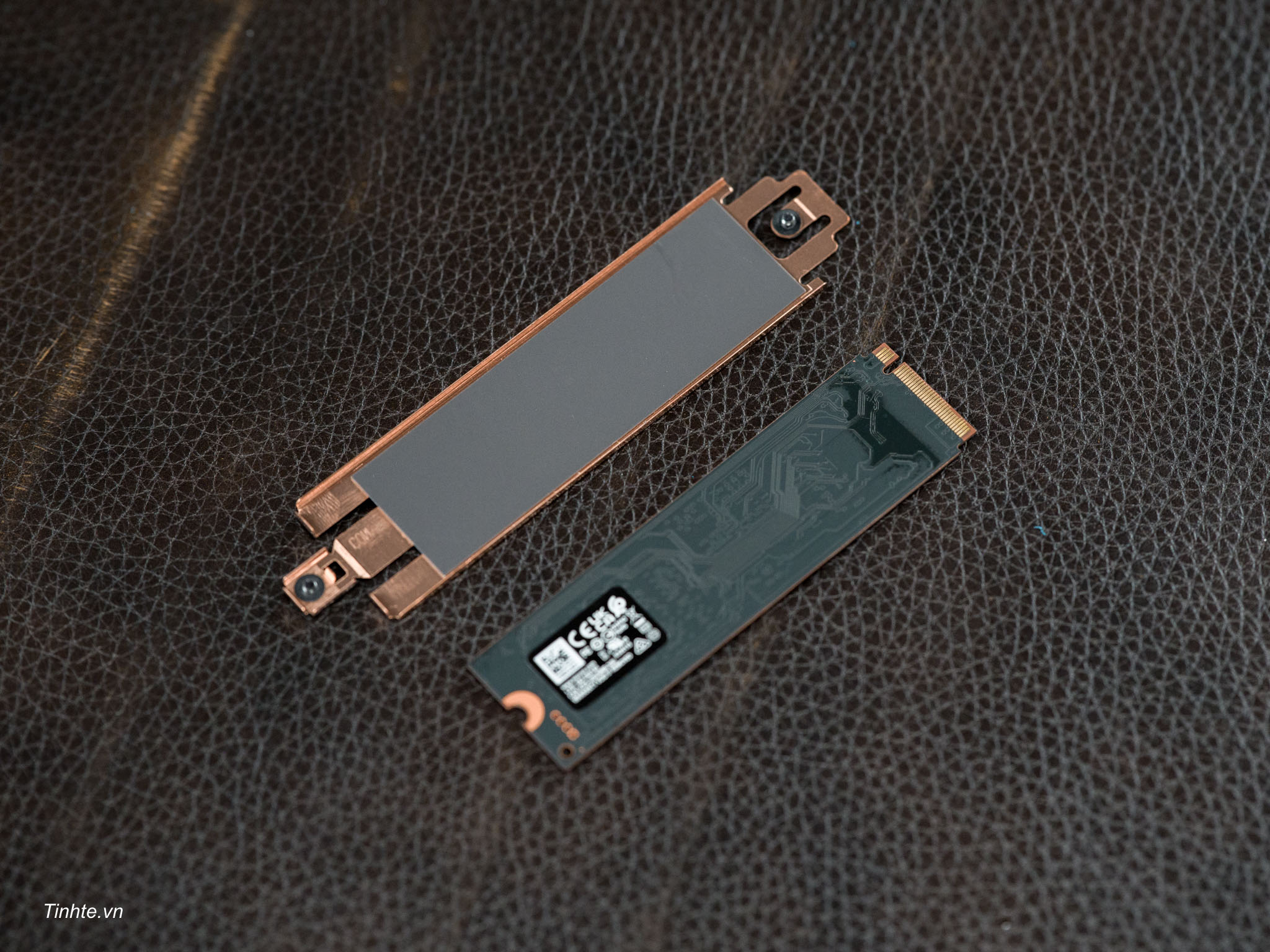

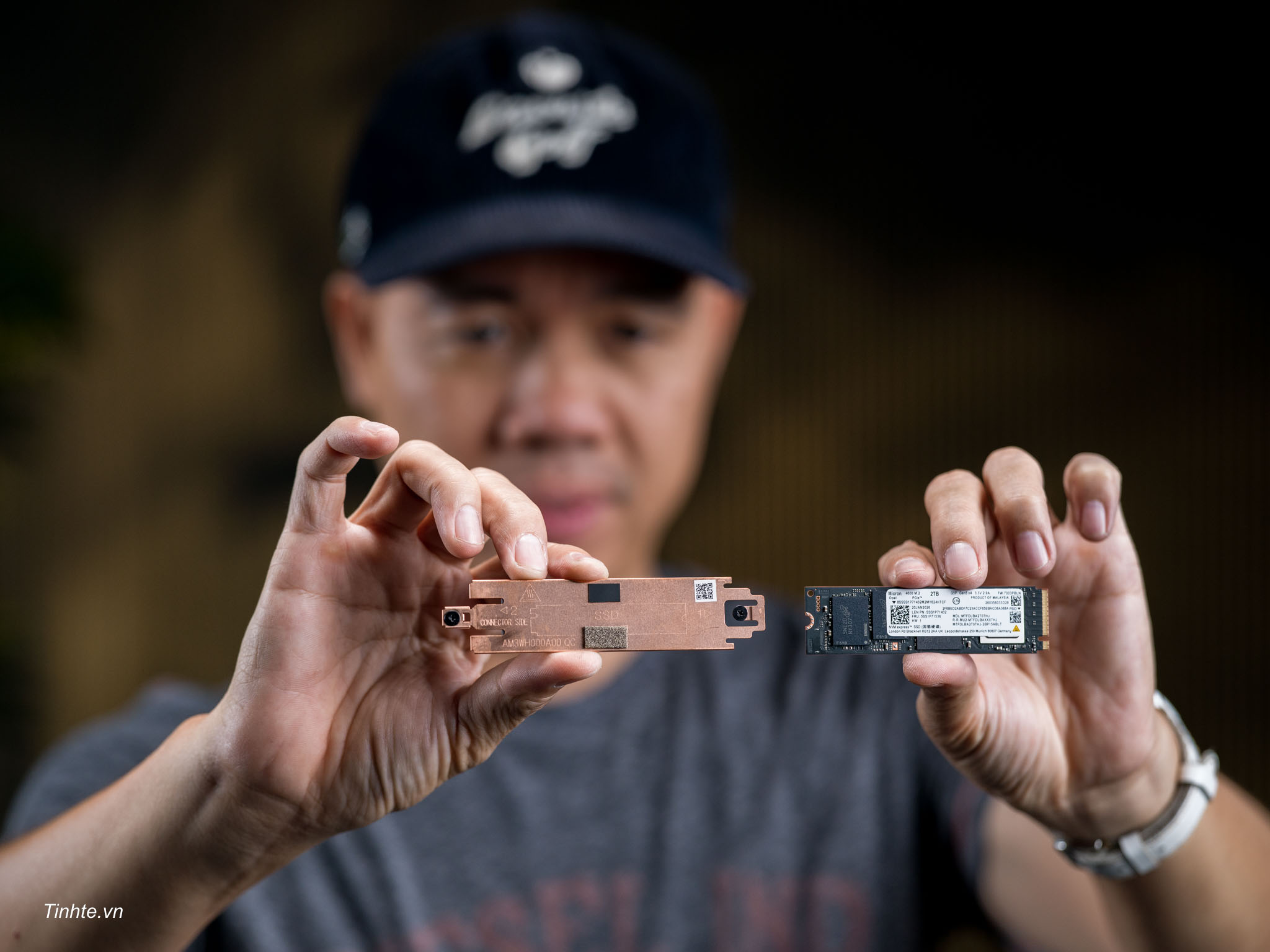

Mình vừa tháo miếng tản nhiệt của SSD ra.

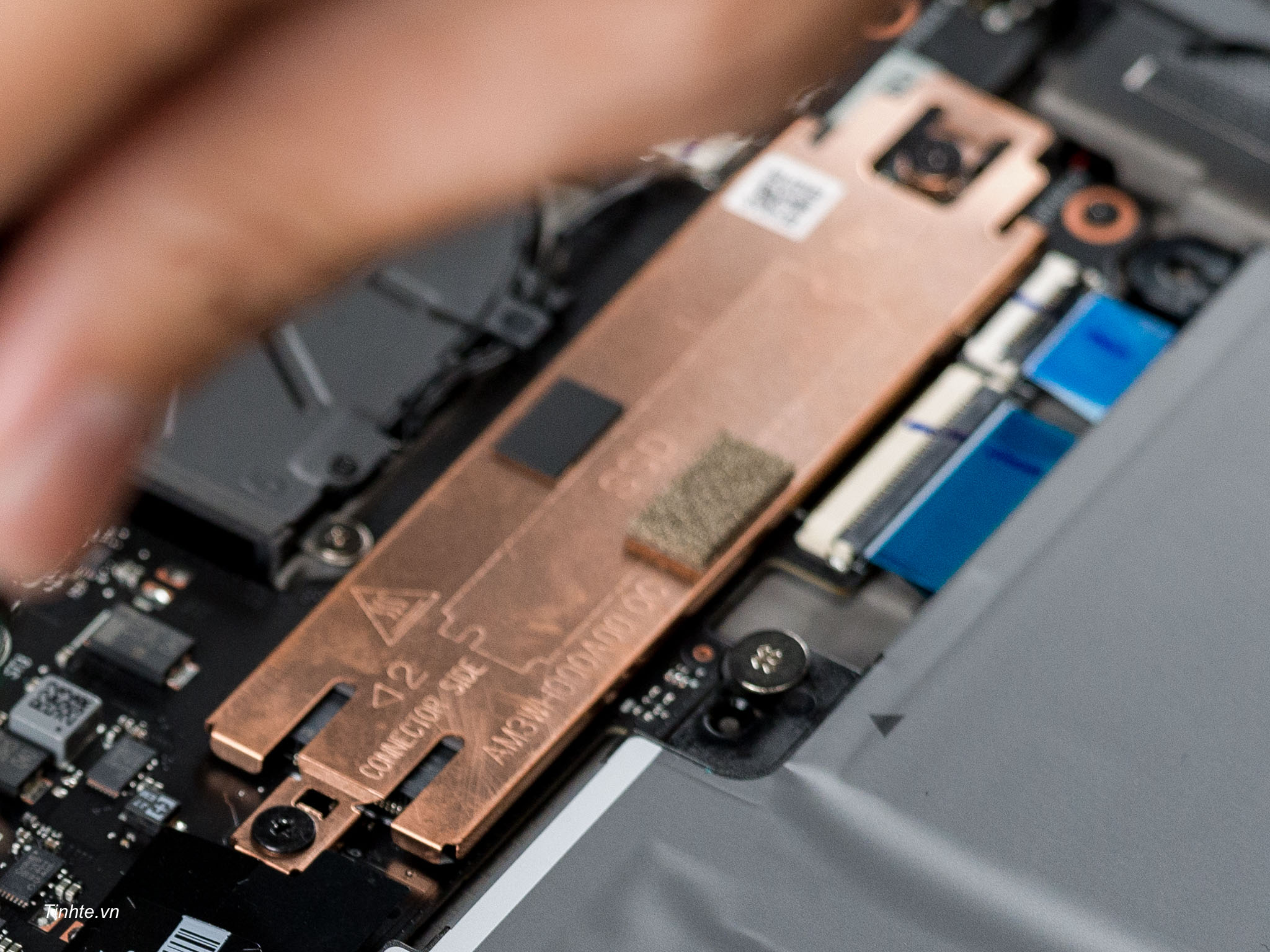

Trước khi gỡ ra thì nó sẽ che hết phần SSD như vầy. Nó có nhiệm vụ tản nhiệt cho SSD.

Mặt dưới của nó có một lớp keo giúp dẫn nhiệt từ SSD lên để tản.

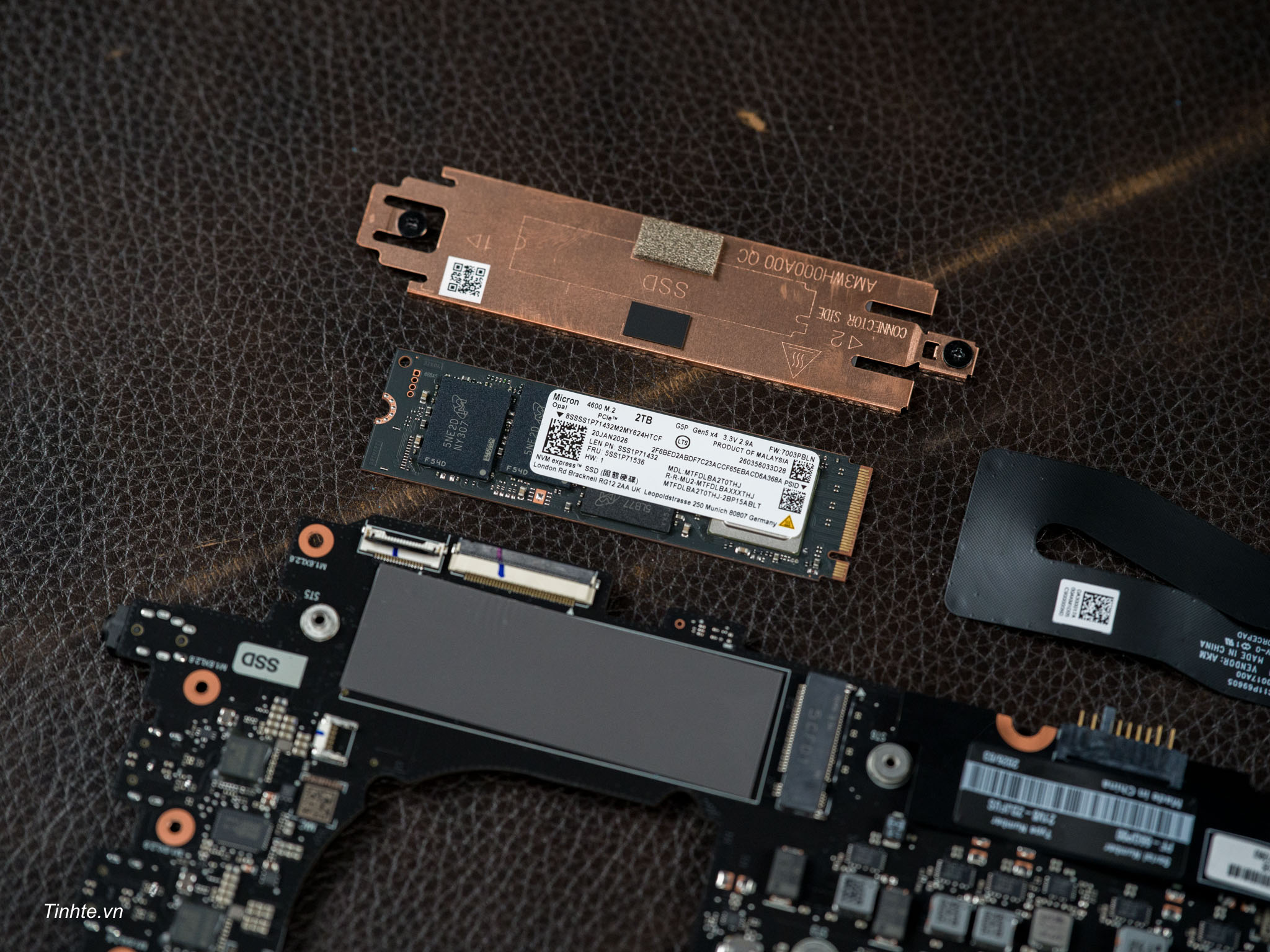

Trên mạch chính thì cũng có một miếng tản nhiệt. Như vậy SSD sẽ kẹp ở giữa hai miếng này.

Lenovo ThinkPad X1 Carbon Gen 14 được trang bị SSD M.2 2280 PCIe Gen 5. SSD này hỗ trợ tốc độ lý thuyết lên đến 16 GB/s, với tốc độ đọc tuần tự từ 12.000 đến 14.000 MB/s và tốc độ ghi tuần tự từ 7.000 đến hơn 10.000 MB/s. Với hệ thống tản nhiệt có vẻ trang bị nhiều và ở vị trí thoáng thì mình nghĩ là tốc độ của SSD trên X1 Carbon Gen14 này sẽ không bị suy giảm nhiều khi chép liên tục hay nhiều.

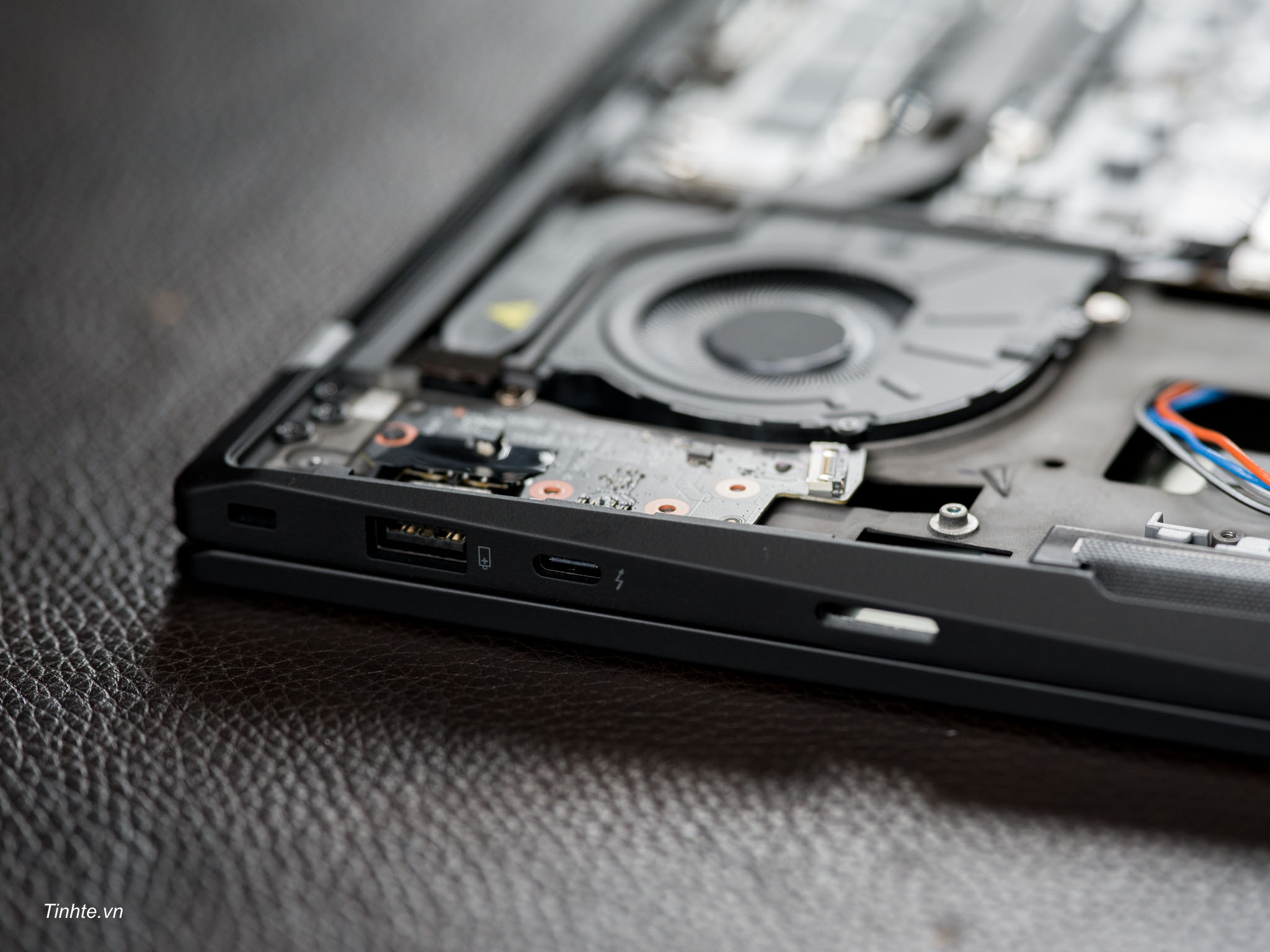

Tháo mô đun cổng USB-A và Thunderbolt 4 bên trái máy

Máy ThinkPad X1 Carbon Gen 14 được trang bị hai cổng bên phải: một cổng USB-A tốc độ 5 Gbps (USB 3.2 Gen 1, Always On) và một cổng Thunderbolt 4 hỗ trợ tốc độ lên đến 40 Gbps. Mình thích việc cổng kết nối tốc độ cao được trang bị bên phải vì dễ thao tác bằng tay phải hơn. Hai cổng này được gắn trên một bo mạch con, và bo mạch con đó được nối với bo mạch chủ của máy bằng cáp. Đây là phần rất quan trọng vì nếu cần bảo trì, sửa chữa, thay thế hoặc trong quá trình sử dụng anh em vô tình làm rơi hay va chạm khiến cổng này bị hỏng thì chỉ cần thay bo mạch con, chứ không ảnh hưởng đến bo mạch chính.

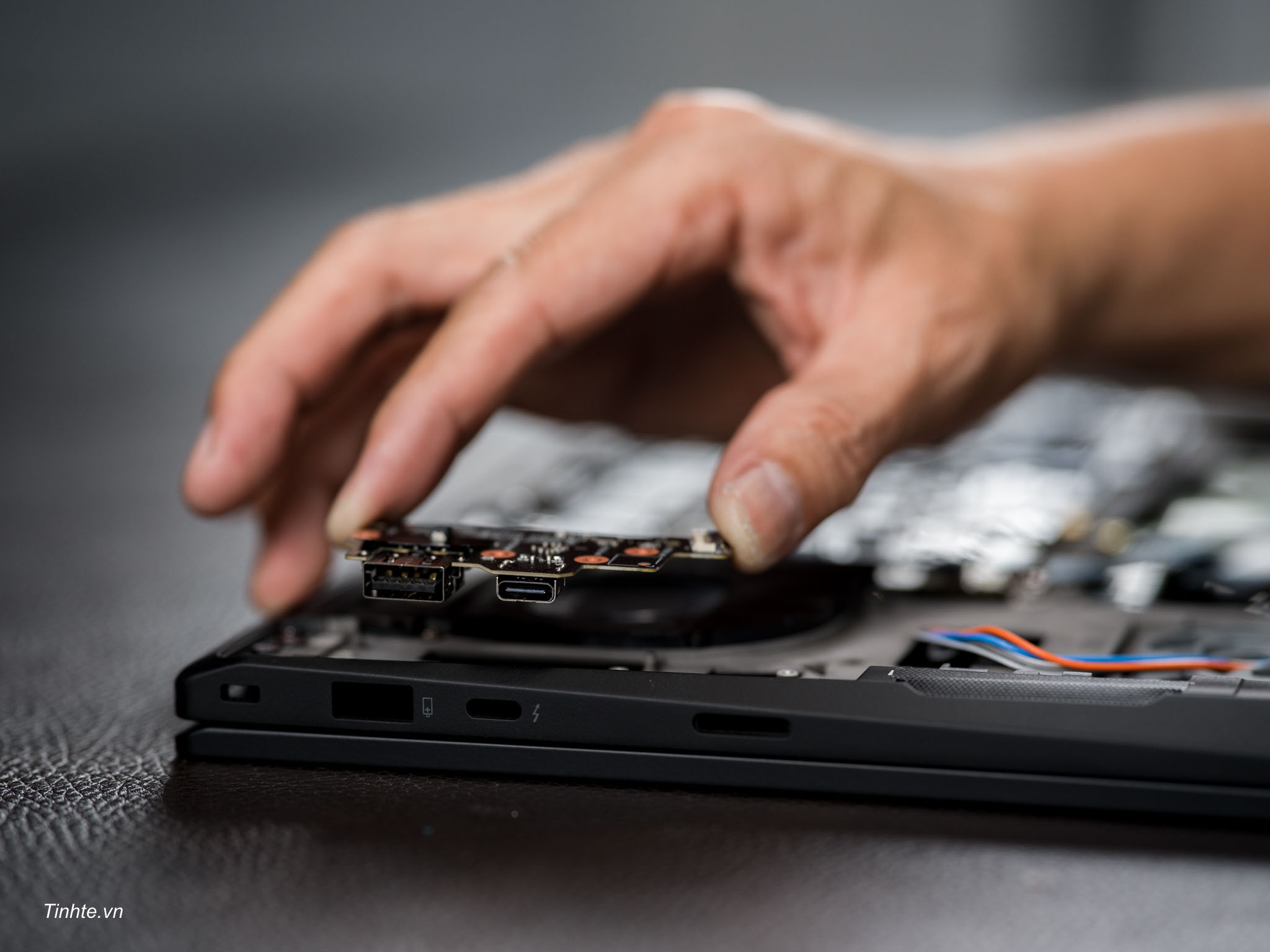

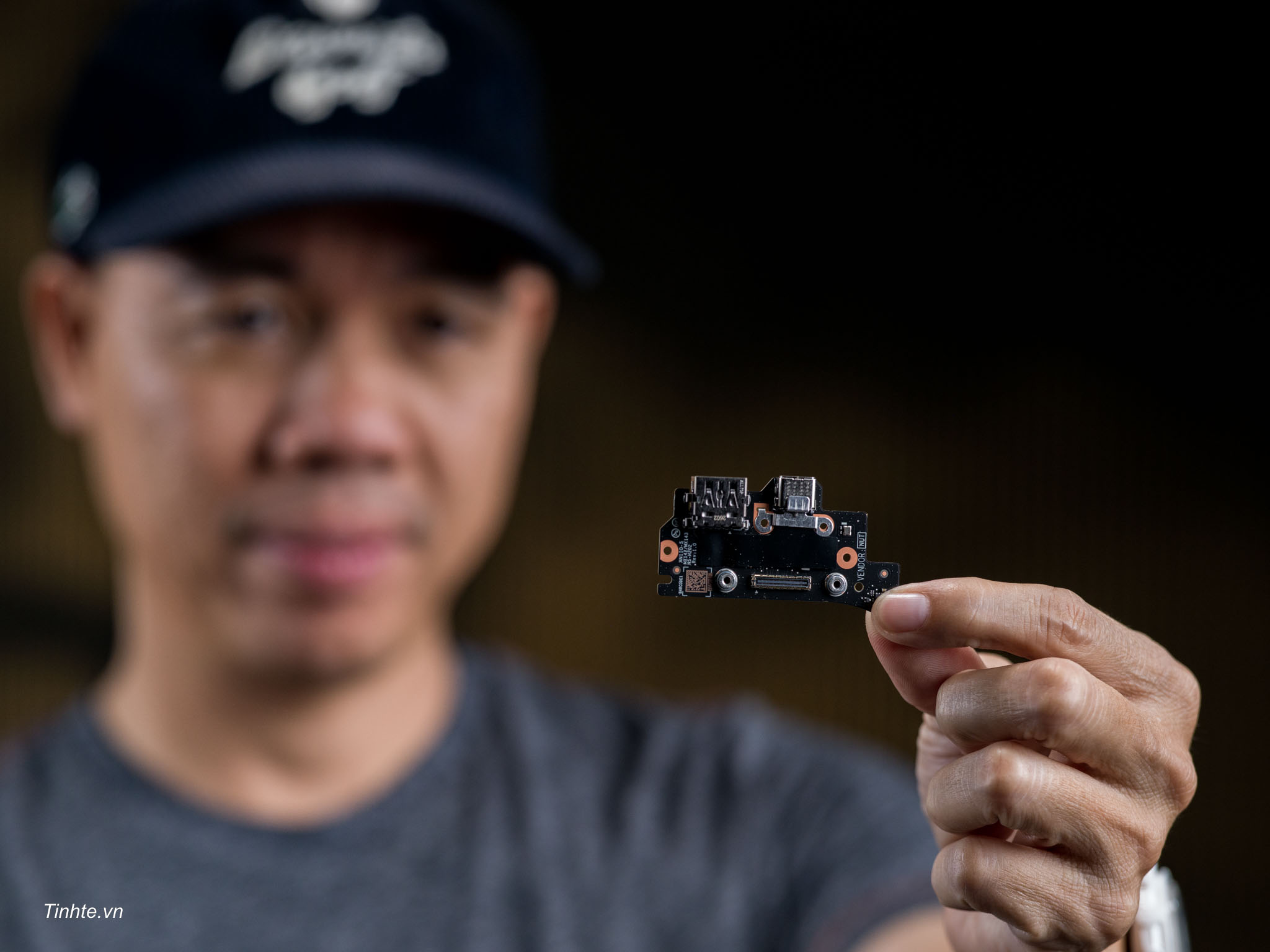

Bo mạch con khi được gỡ rời ra

Vị trí so với khung sườn máy đây

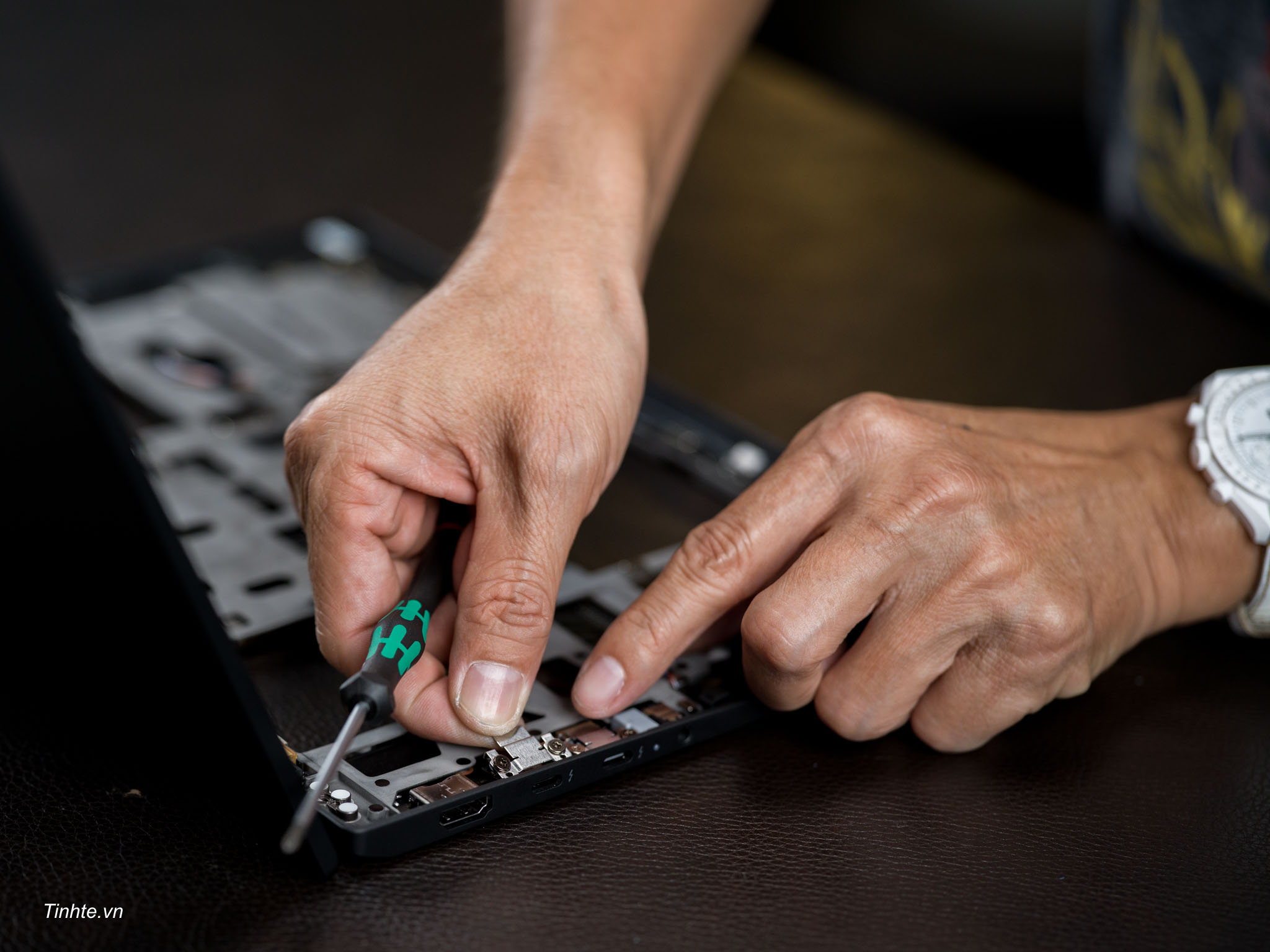

Tháo hai cổng Thunderbolt 4 bên phải

Máy có hai cổng Thunderbolt 4 ở bên trái, được kết nối với bo mạch bằng chân cắm thay vì hàn trực tiếp. Điều này giúp việc thay thế các cổng bị hỏng trở nên dễ dàng và tiết kiệm chi phí hơn, tránh phải thay thế toàn bộ bo mạch. Lenovo ThinkPad X1 Carbon được thiết kế dành cho các doanh nhân, những người coi trọng thời gian và hiệu quả công việc. Do đó, việc thay thế cổng nhanh chóng để trả máy cho khách hàng tiếp tục công việc là ưu tiên hàng đầu, hơn là phải thay thế cả bo mạch.

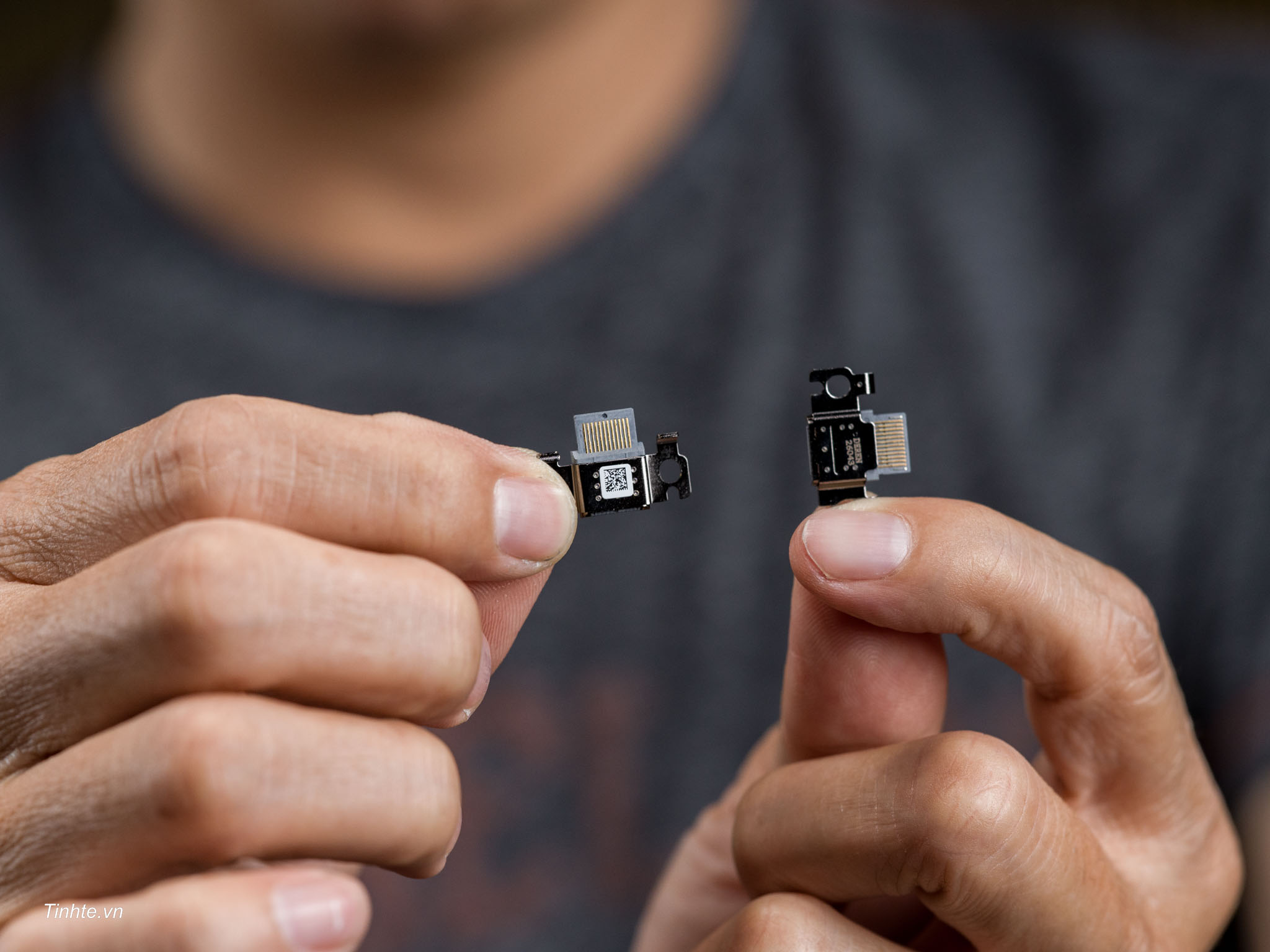

Đây là hai đầu cái của Thunderbolt 4 bên trái máy. Nếu đang cắm ổ cứng mà rớt máy hay rớt ổ cứng thì cổng này có hư cũng rất là dễ thay.

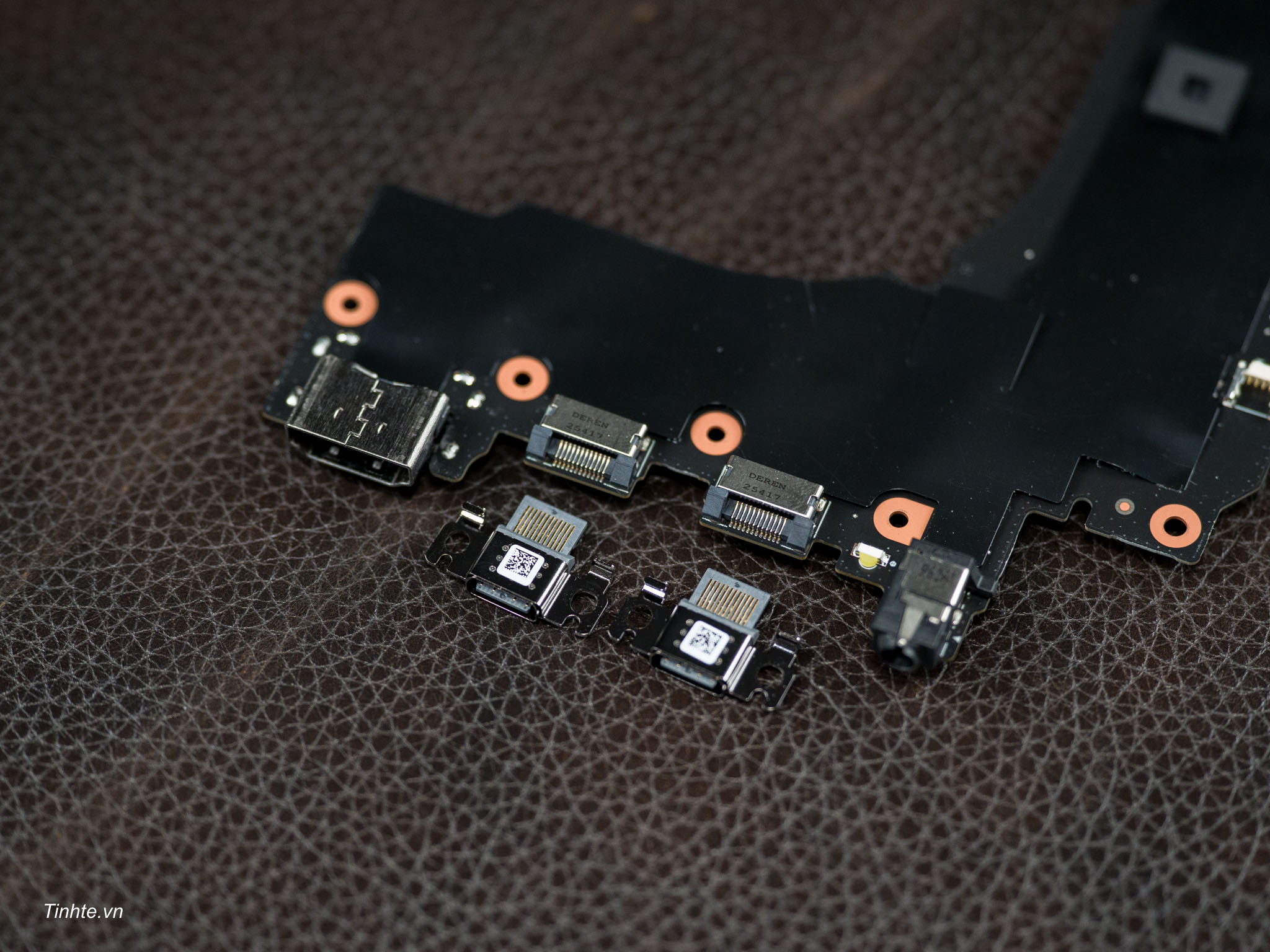

Hai đầu cái Thunderbolt 4 để cạnh hai vị trí mà nó sẽ được nối vào bo mạch chủ.

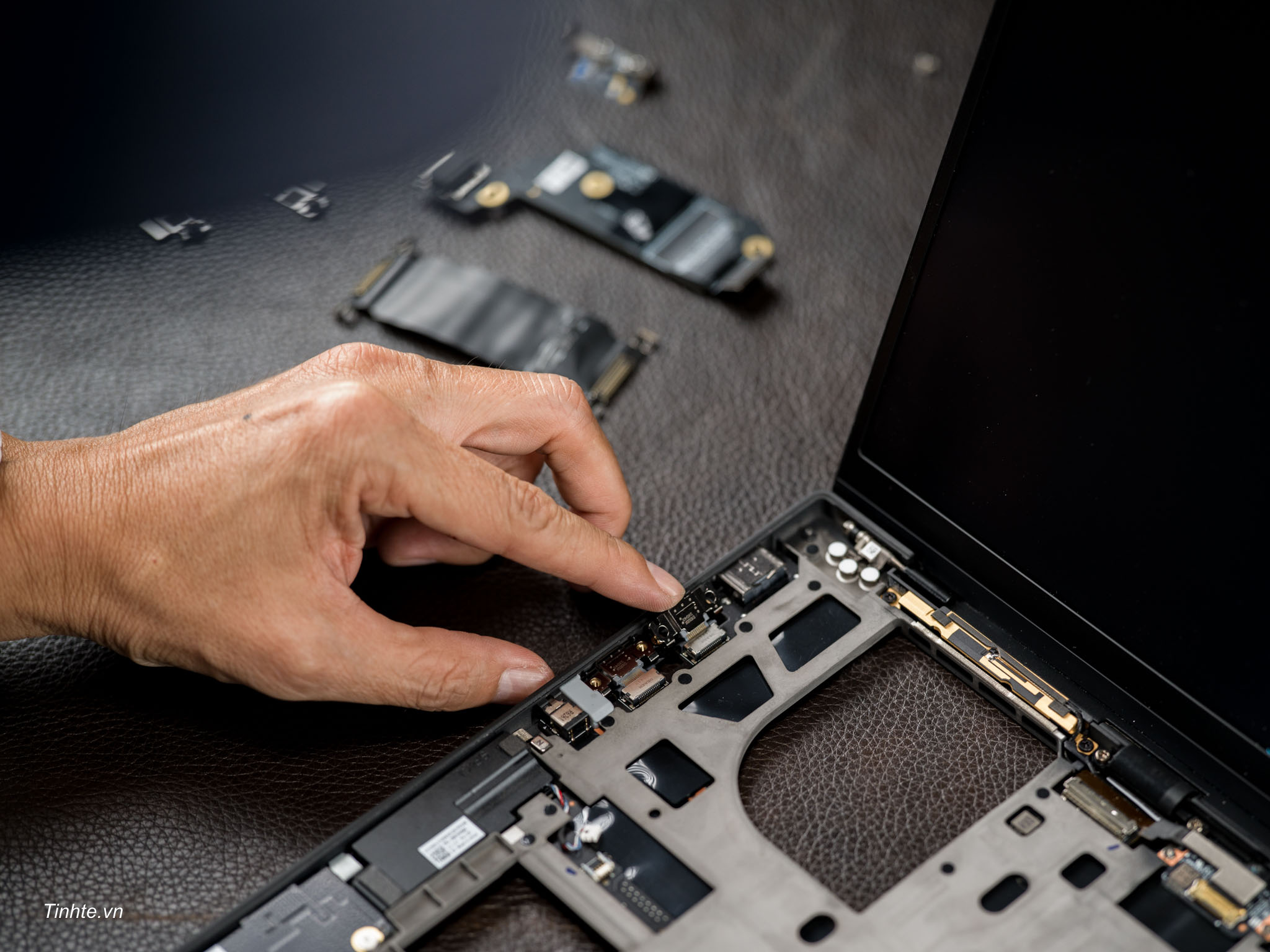

Vị trí bên trái nơi mà hai đầu Thunderbold 4 được bắt vào khung sườn máy.

Sau khi tháo cái nắp che, cố định bên trên thì tháo ra chỉ bằng một cú nhấn nhẹ.

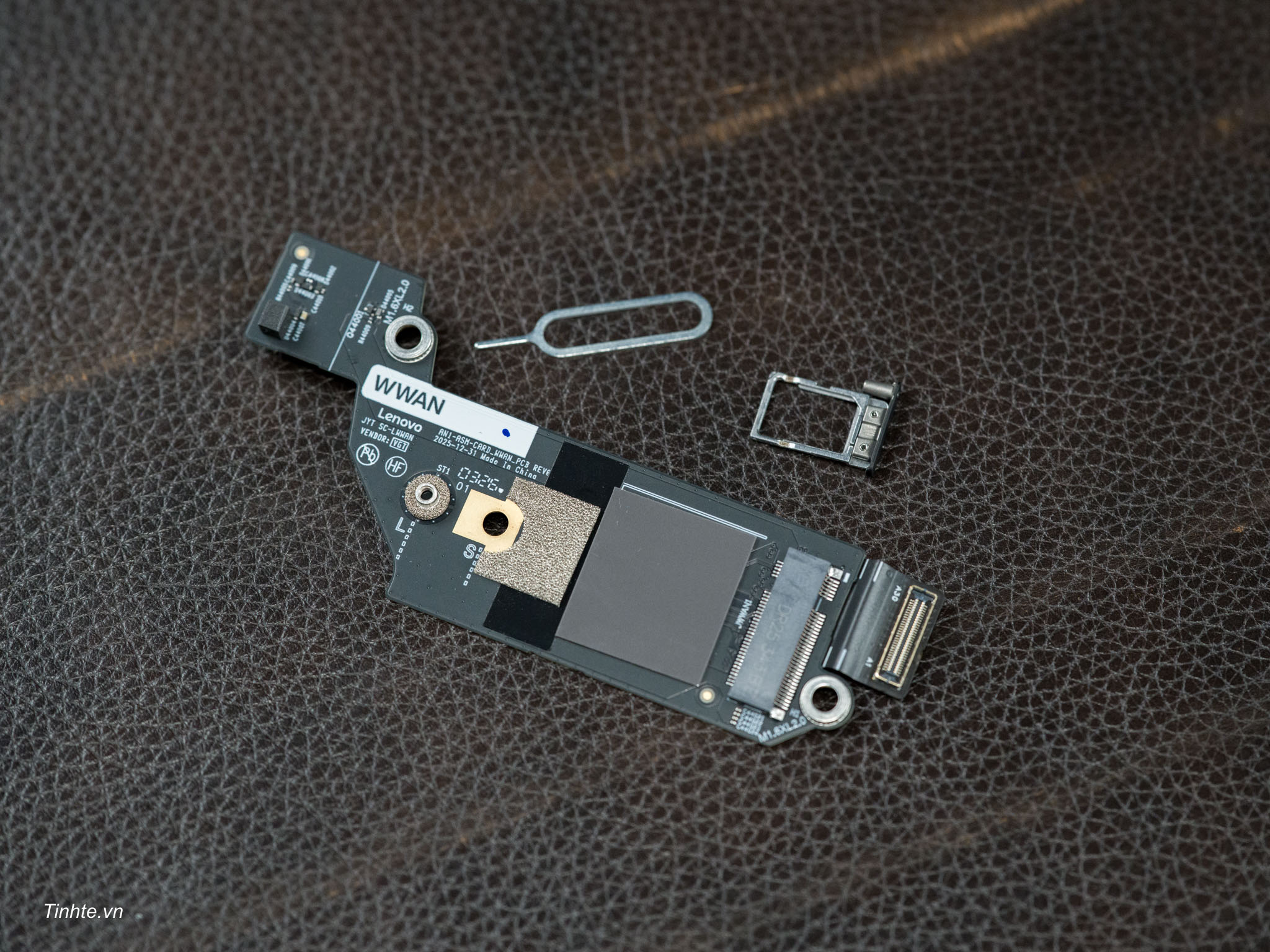

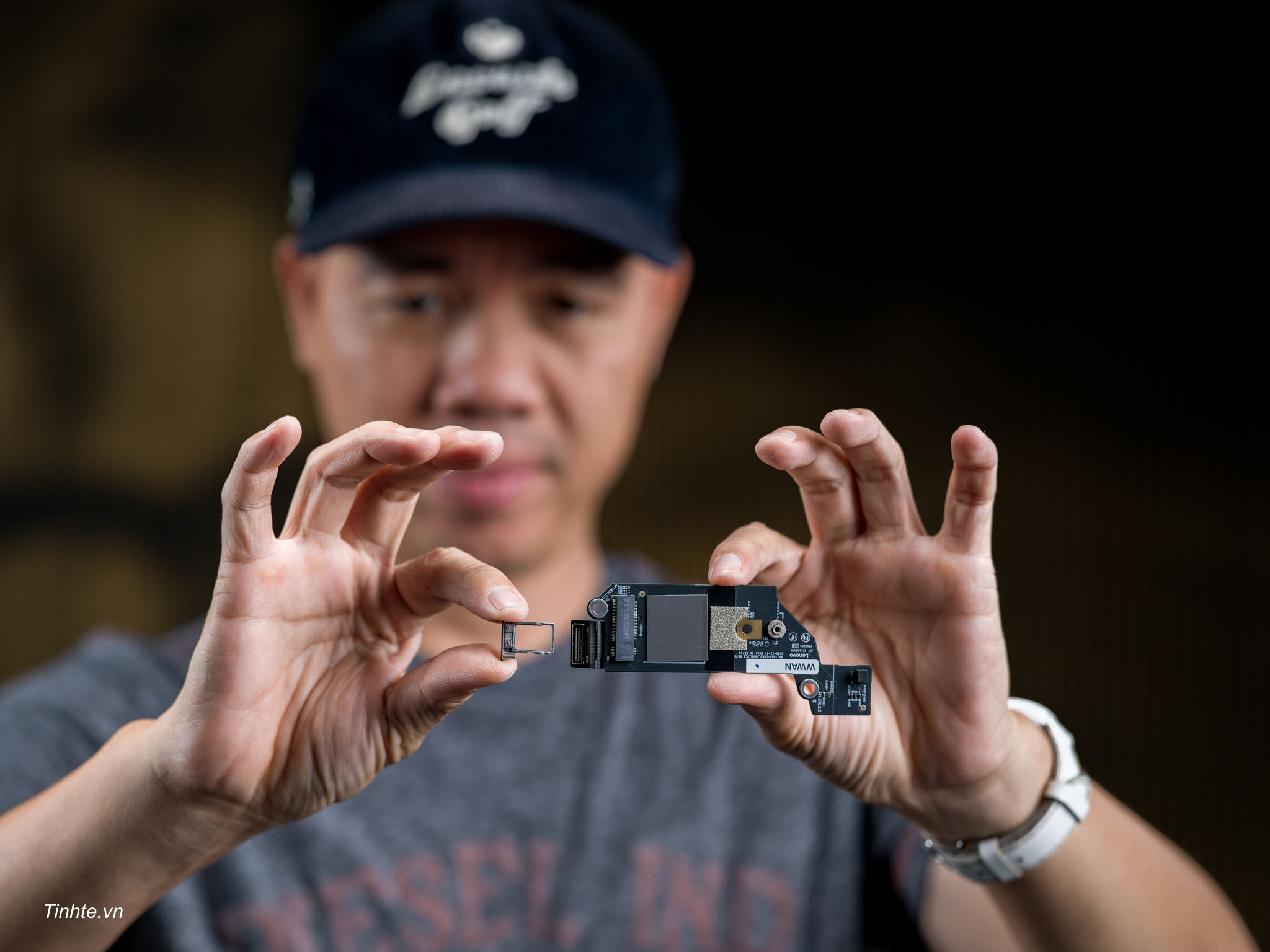

Tháo bo mạch để gắn kết nối WWAN, kết nối SIM để dùng data di động

ThinkPad X1 Carbon Gen 14 Aura Edition được trang bị khay Nano-SIM, tương tự như điện thoại, cho phép người dùng lắp SIM dữ liệu 4G/5G để kết nối Internet di động mọi lúc, mọi nơi mà không cần phụ thuộc vào Wi-Fi. Phiên bản mình đang sử dụng đã được tích hợp sẵn khay SIM, ăng-ten và sẵn sàng cho WWAN (antenna-ready), tuy nhiên vẫn chưa được gắn card modem (WWAN module). Đây là một tùy chọn khi mua máy: nếu chọn cấu hình WWAN, Lenovo sẽ lắp sẵn card 4G hoặc 5G (Snapdragon X12/X61) và hỗ trợ cả eSIM. Tính năng này rất hữu ích cho những người thường xuyên di chuyển, làm việc ngoài trời hoặc ở những khu vực không có Wi-Fi ổn định.

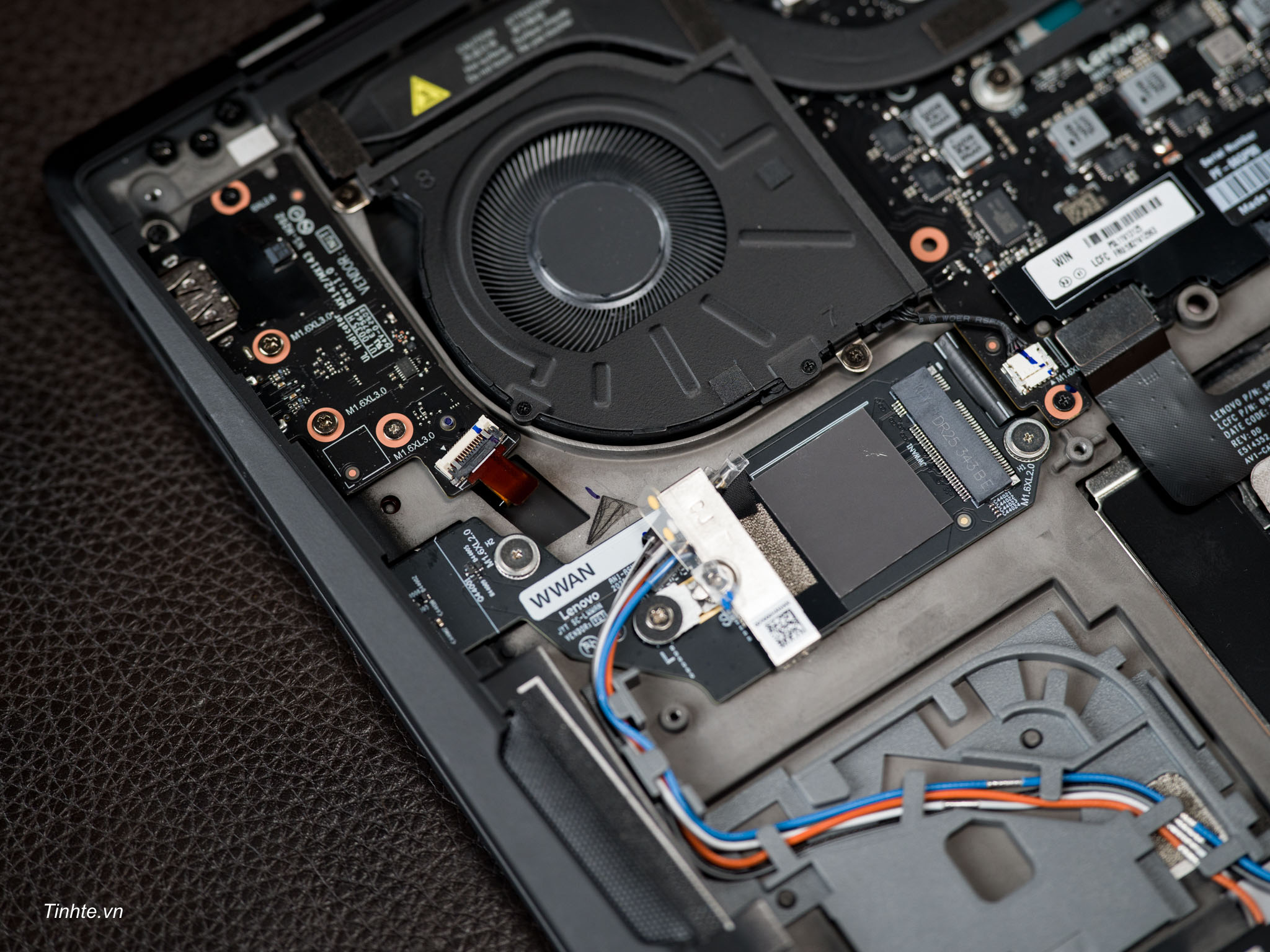

Vị trí của bo mạch WWAN trên máy. Dây diện màu sắc là dây ăng ten.

Tháo ốc ra đơn giản

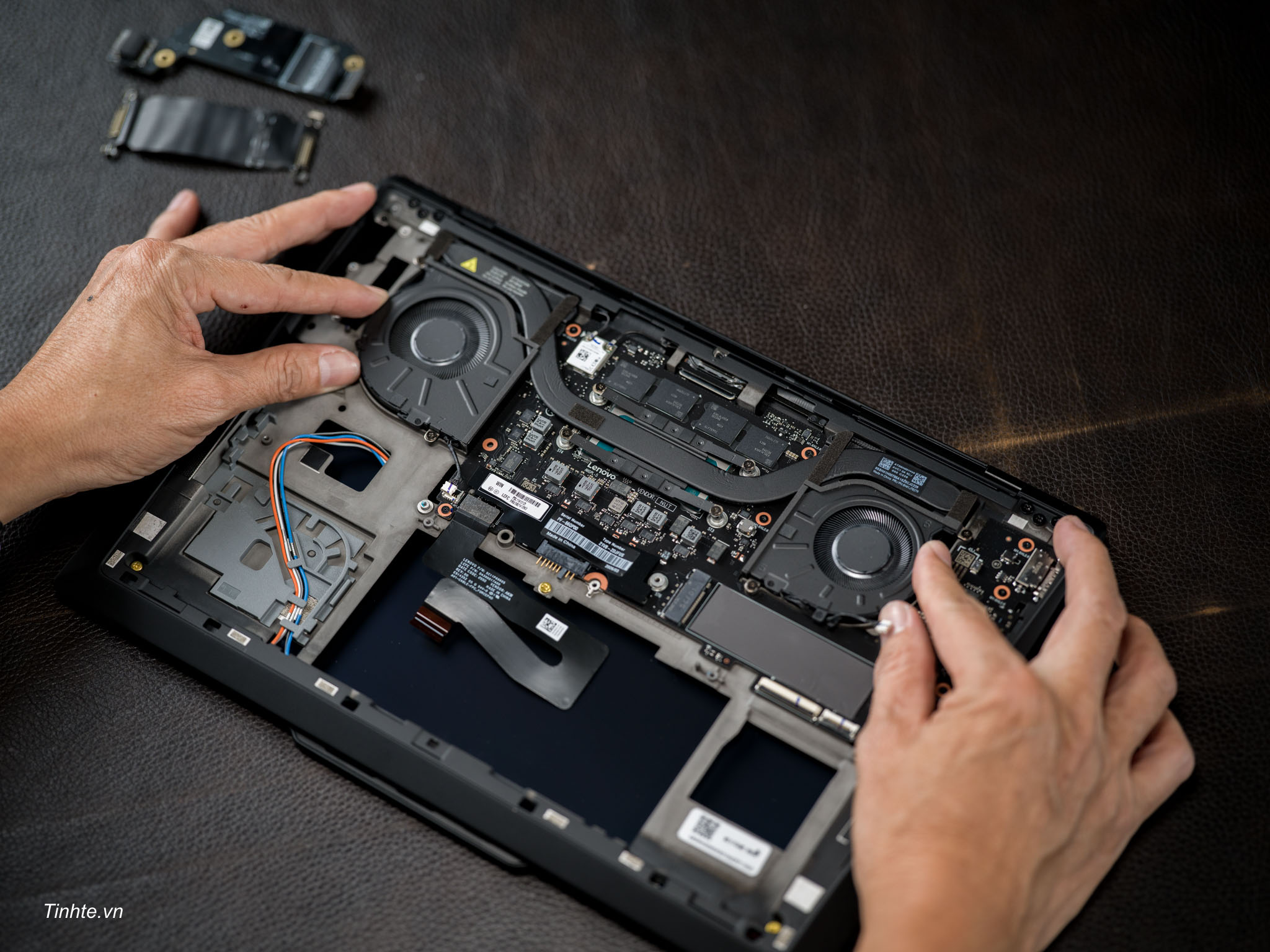

Tháo hệ thống tản nhiệt chính của máy

Lenovo ThinkPad X1 Carbon Gen 14 được trang bị thiết kế nội thất mới mang tên Space Frame, giúp bo mạch chủ (PCB) nhỏ hơn 20%, từ đó tăng đáng kể không gian bên trong máy. Nhờ đó, hệ thống tản nhiệt được mở rộng với quạt lớn hơn 70% so với thế hệ trước (Gen 13), mang lại hiệu suất tản nhiệt vượt trội hơn. Máy hoạt động mát mẻ hơn, êm hơn và duy trì hiệu suất cao trong thời gian dài, giúp người dùng khai thác tối đa tiềm năng của phần cứng.

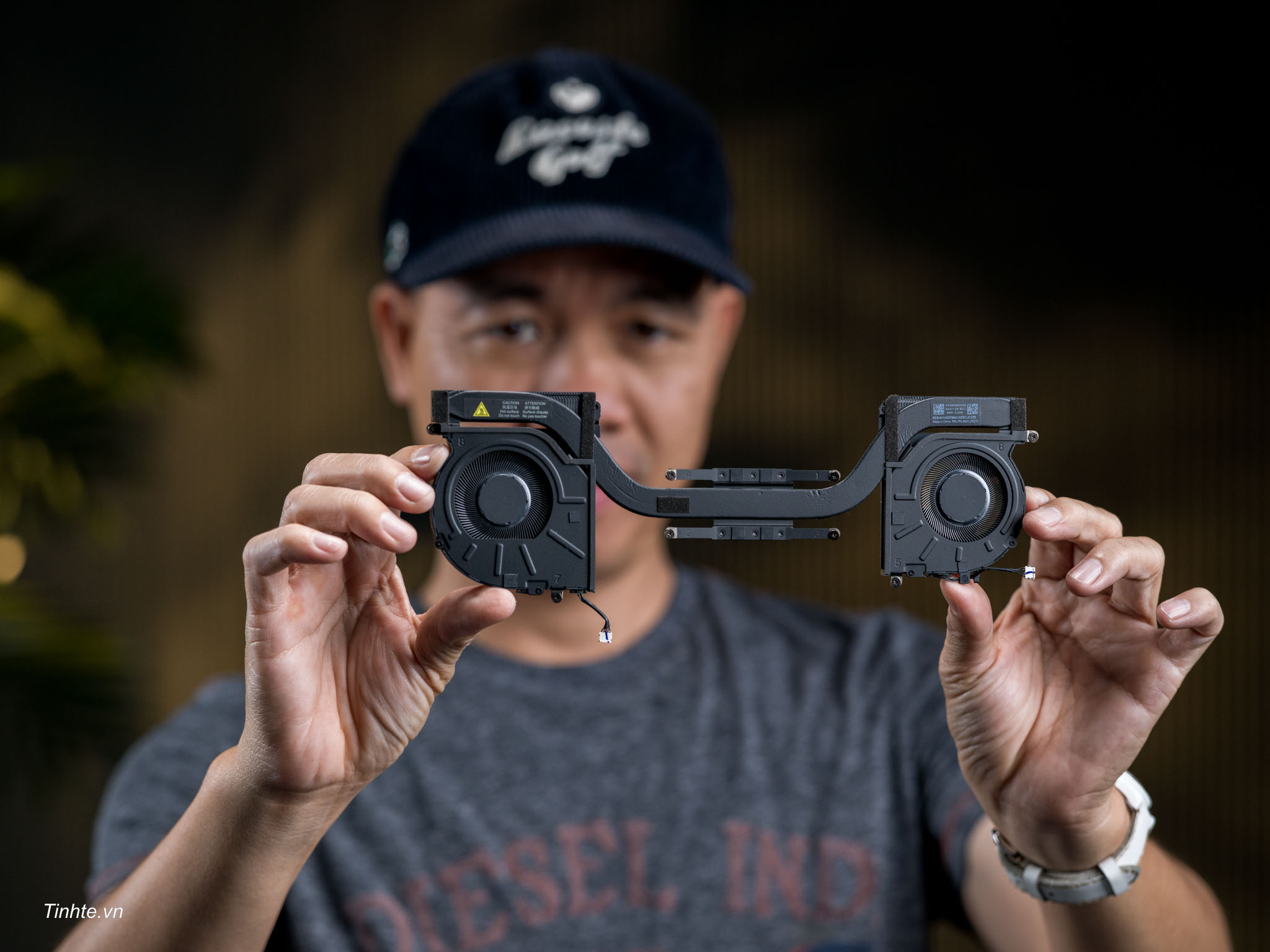

Đây là mặt trên của hệ thống tản nhiệt, phần anh em nhìn thấy.

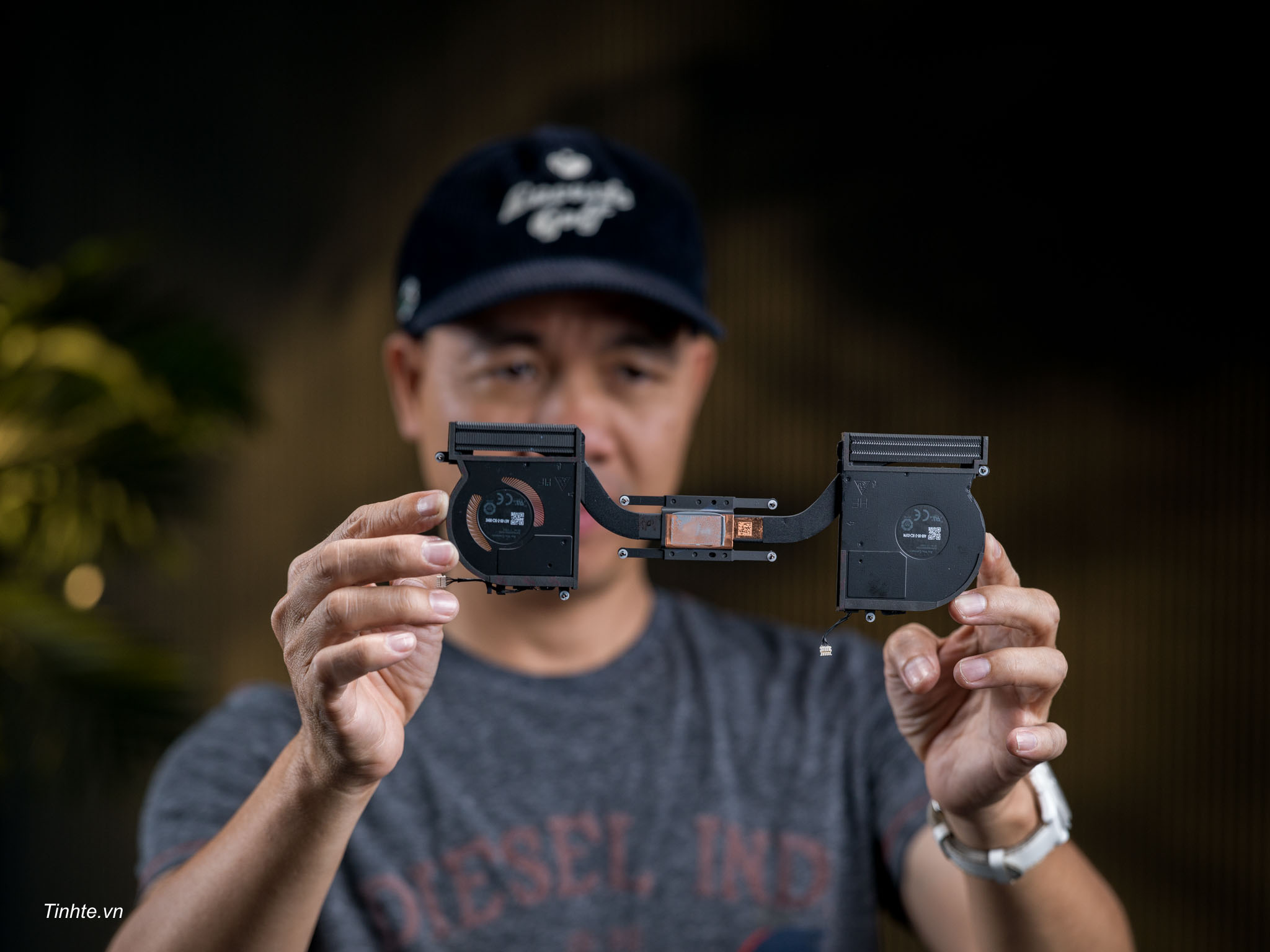

Đây là phần bên dưới, ở giữa là miếng đồ với keo tản nhiệt mình vừa gỡ ra. Phần đó nó tiếp xúc với mobile SoC platform Intel Panther Lake Core Ultra 7

Vị trí của hệ thống tản nhiệt trên máy, rất lớn so với kích thước máy.

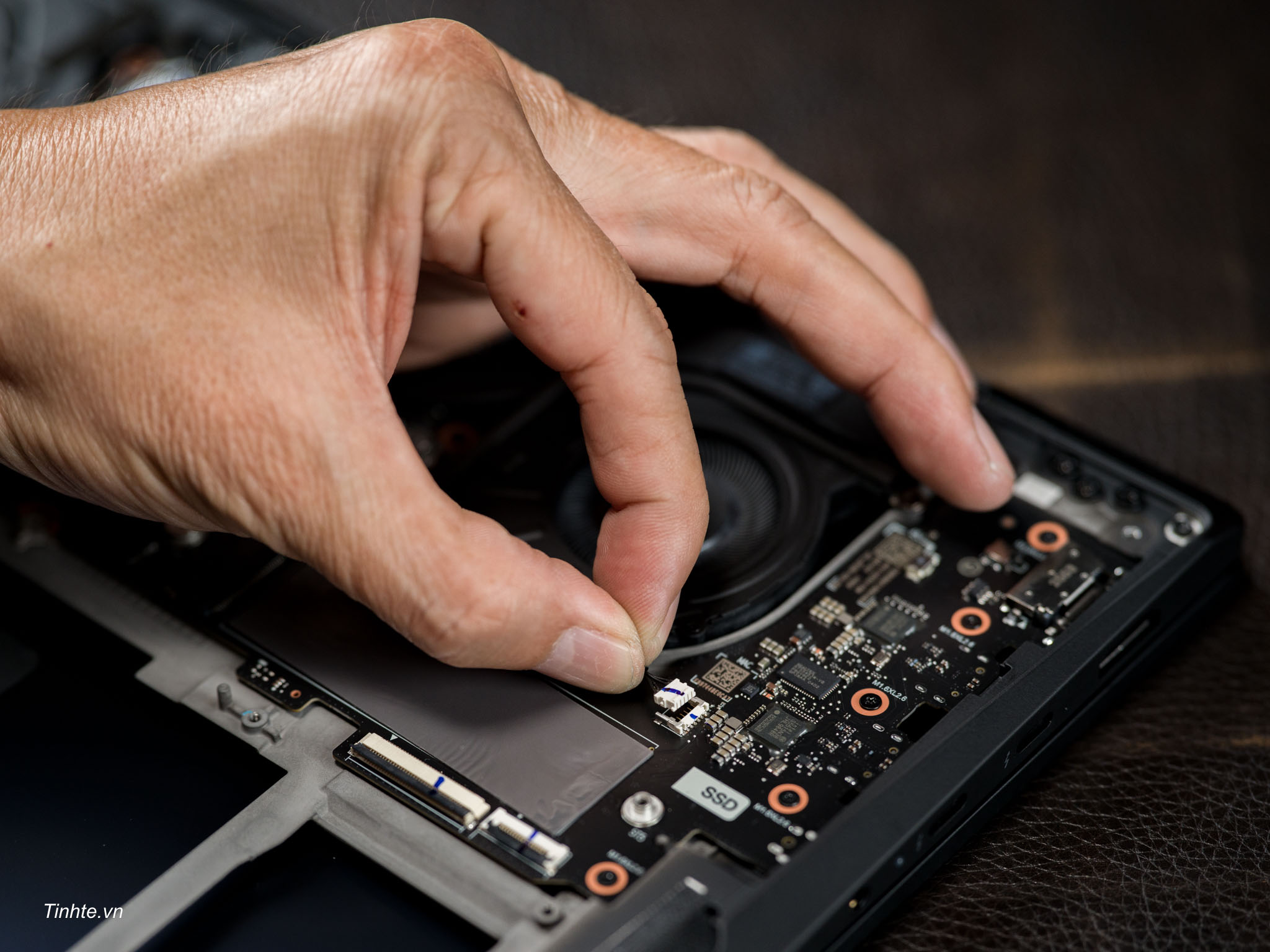

Ngắt kết nối cung cấp điện cho quạt tản nhiệt trước khi tháo ra.

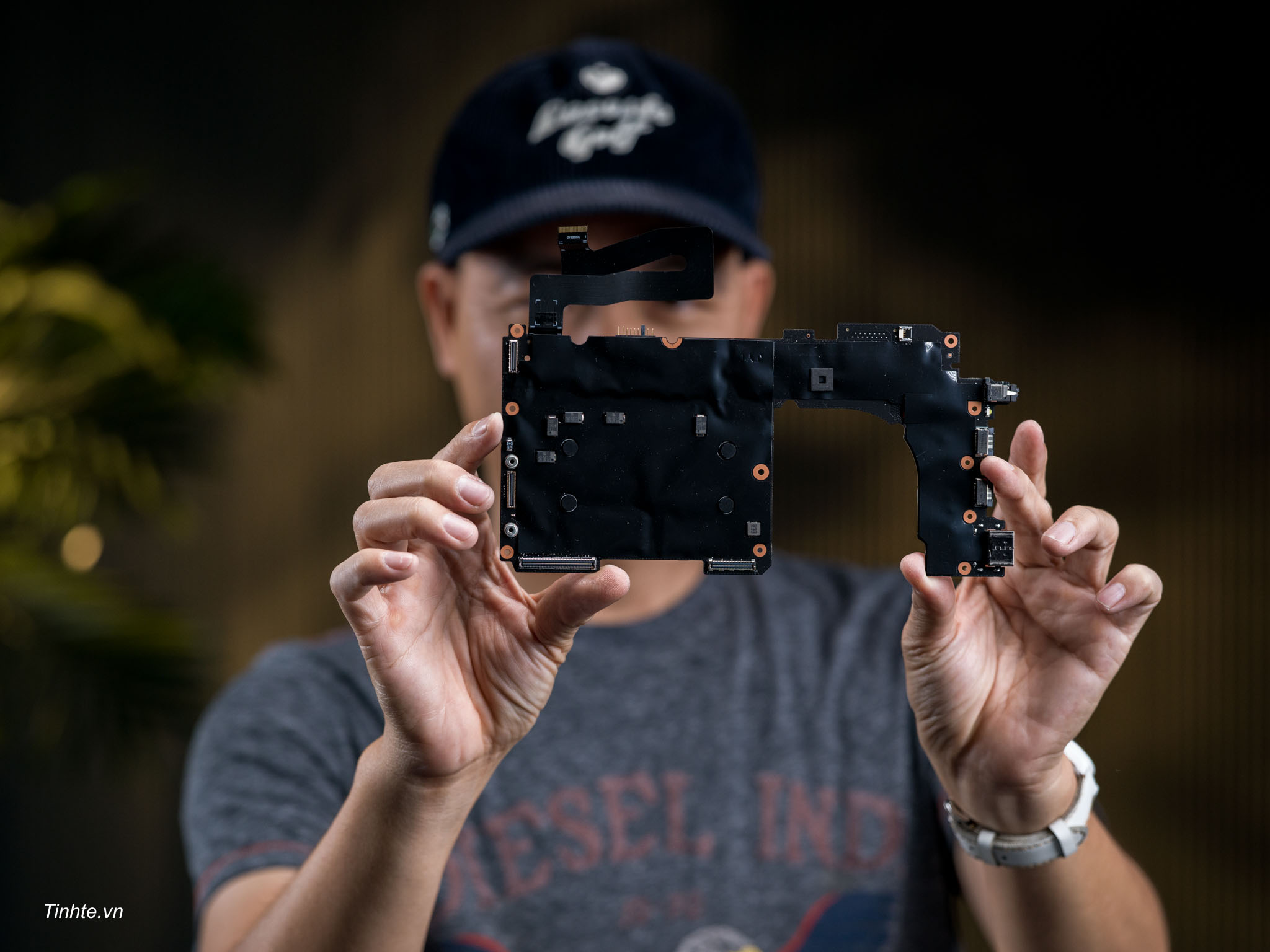

Tháo bo mạch chủ ra:

Bo mạch chủ của ThinkPad X1 Carbon Gen 14 tích hợp SoC Panther Lake, RAM LPDDR5X hàn chết, khe SSD M.2 2280 PCIe 5.0 và một số linh kiện cốt lõi khác. Các thành phần còn lại như cổng kết nối, quạt tản nhiệt, loa, pin và bàn phím được thiết kế theo dạng modular (tách rời), giúp việc sửa chữa và thay thế dễ dàng hơn. Thiết kế Space Frame mới giúp bo mạch chủ nhỏ gọn hơn khoảng 20% so với Gen 13, đồng thời sử dụng bố trí double-sided (linh kiện lắp ở cả hai mặt) để tối ưu không gian bên trong. Linh kiện chính tích hợp trên bo mạch:

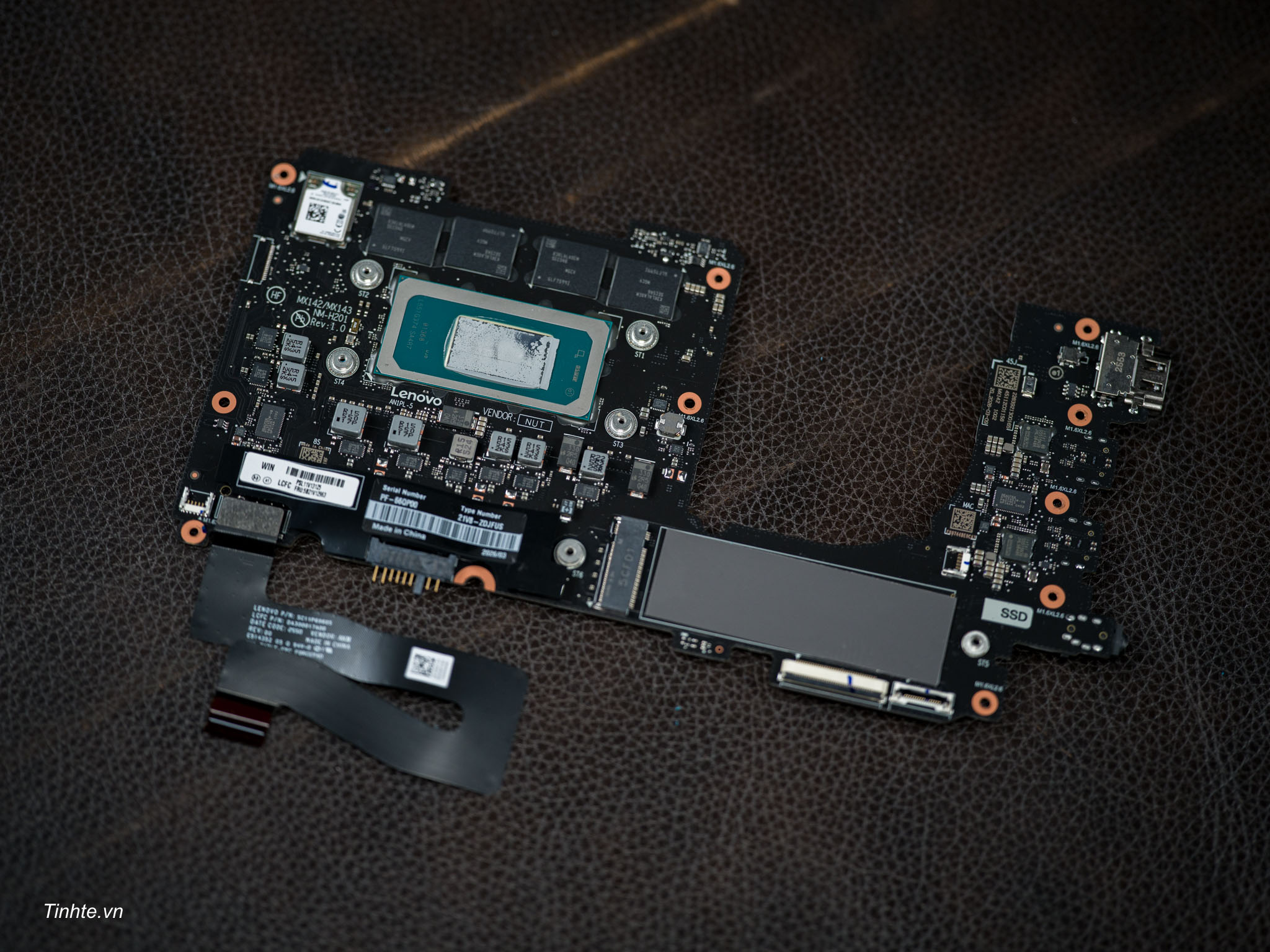

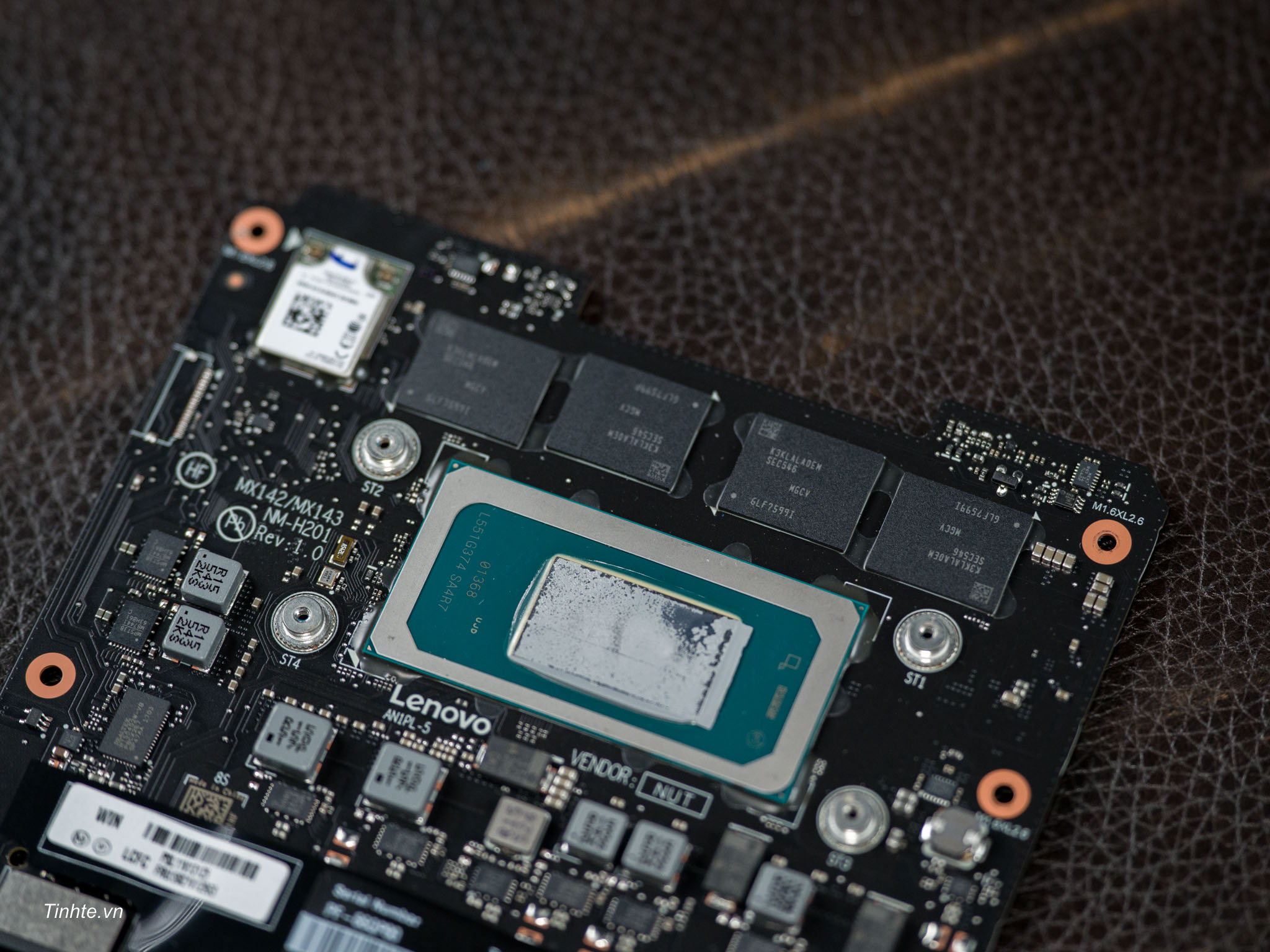

Mấy con vuông vuông màu xám bên trên là RAM. Cuộc chữ nhật xanh có lõi ở giữa là Intel Core Ultra 7 Panther Lake SoC

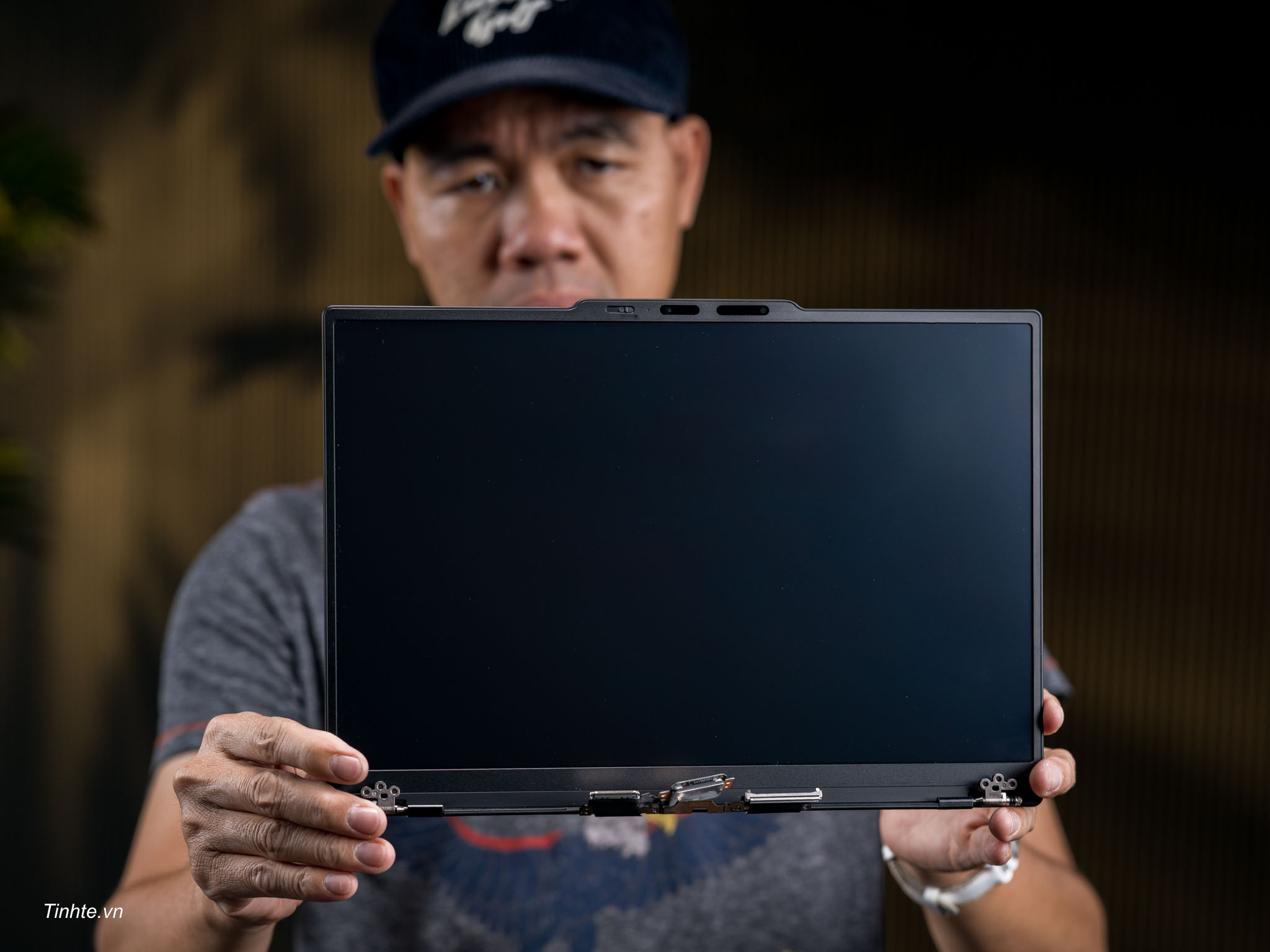

Tháo màn hình ra khung sườn chính của máy

Màn hình của ThinkPad X1 Carbon Gen 14 được thiết kế dạng liền khối hoàn chỉnh, bao gồm lớp vỏ carbon fiber bên ngoài, ăng-ten Wi-Fi 7 và WWAN, camera, microphone, các cảm biến và dây dẫn kết nối. Cụm màn hình này được gắn chắc chắn vào thân máy bằng hai bản lề, thao tác mở nhẹ nhàng, êm ái và chắc chắn.

Màn hình 14 inch OLED độ phân giải 2.8K (2880 x 1800), tỷ lệ 16:10, tần số quét 120Hz VRR. Độ sáng lên đến 500 nits(HDR), gam màu 100% DCI-P3, hỗ trợ Dolby Vision, Eyesafe Certified. Màn hình có lớp phủ chống lóa, chống vân tay, tỷ lệ chiếm diện mặt trước lên đến 88.8%. Tấm này mặt mình hơi khổ.

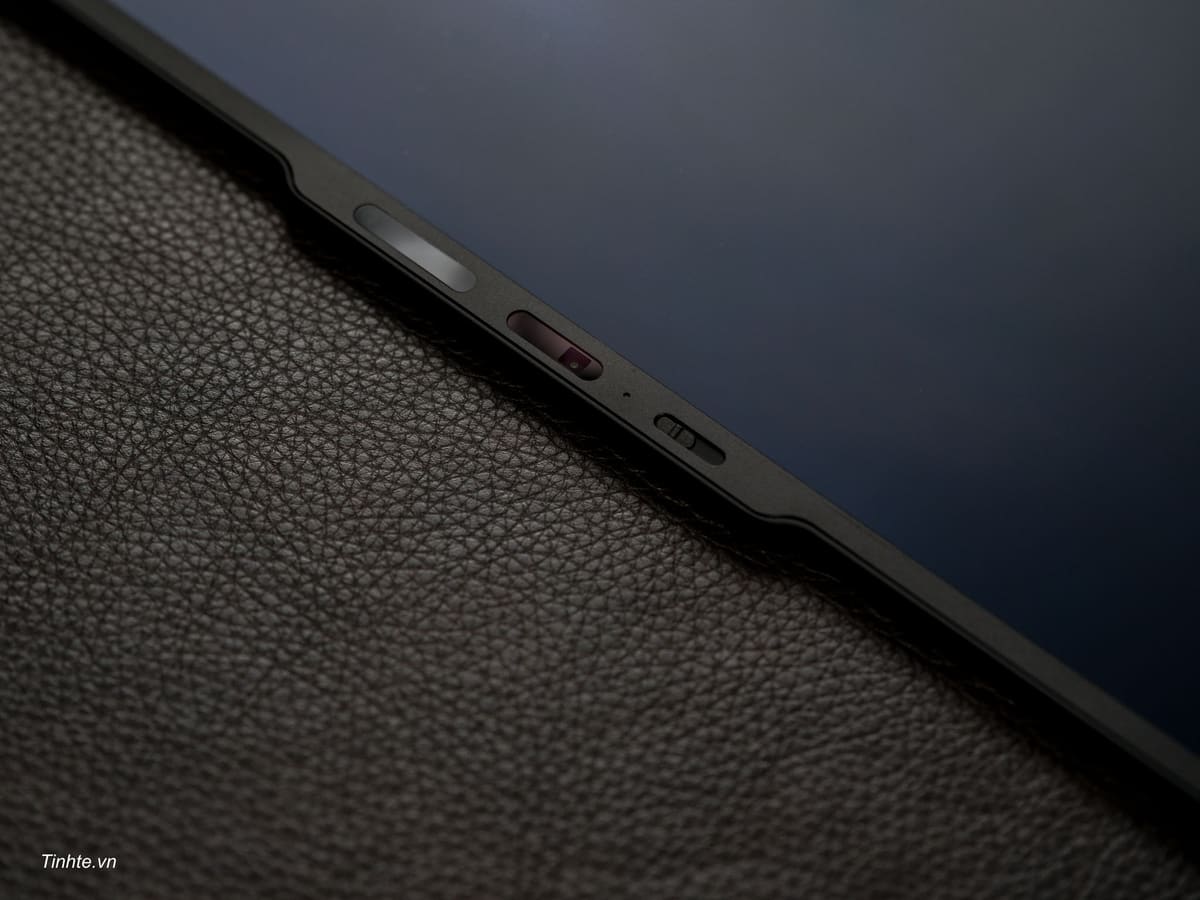

Phần bên trên của màn hình, cụm camera lồi lên một chút gồm các thành phần:

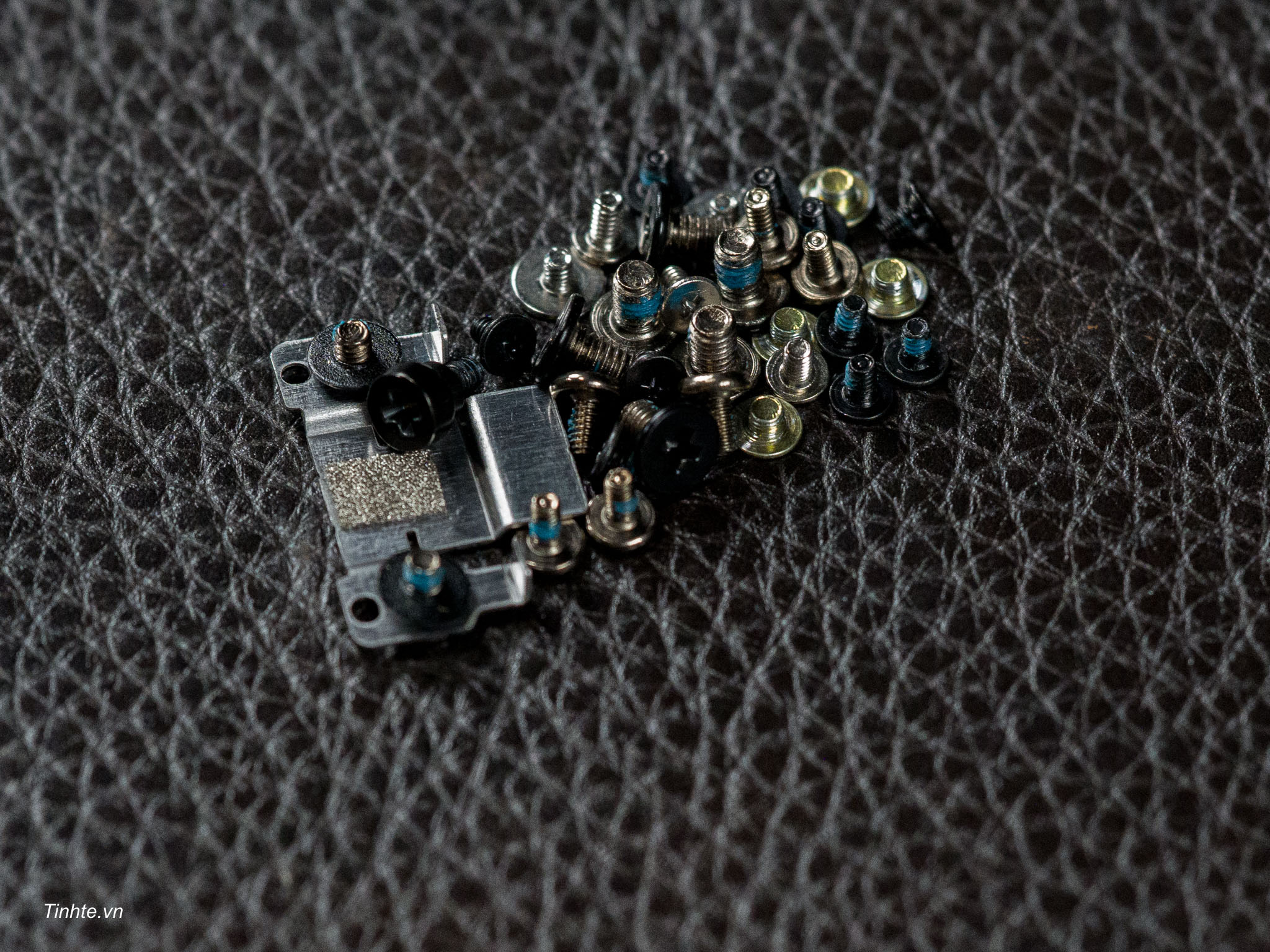

Toàn bộ ốc khi tháo ra cũng không nhiều

Ốc được thiết kế đính vào các bộ phận mà nó gắn, cho nên số lượng ốc bên ngoài cũng không nhiều và không có nhiều loại, nên không khó để nhớ vị trí cũng như loại ốc.

Hình ảnh khác về các thành phần của máy:

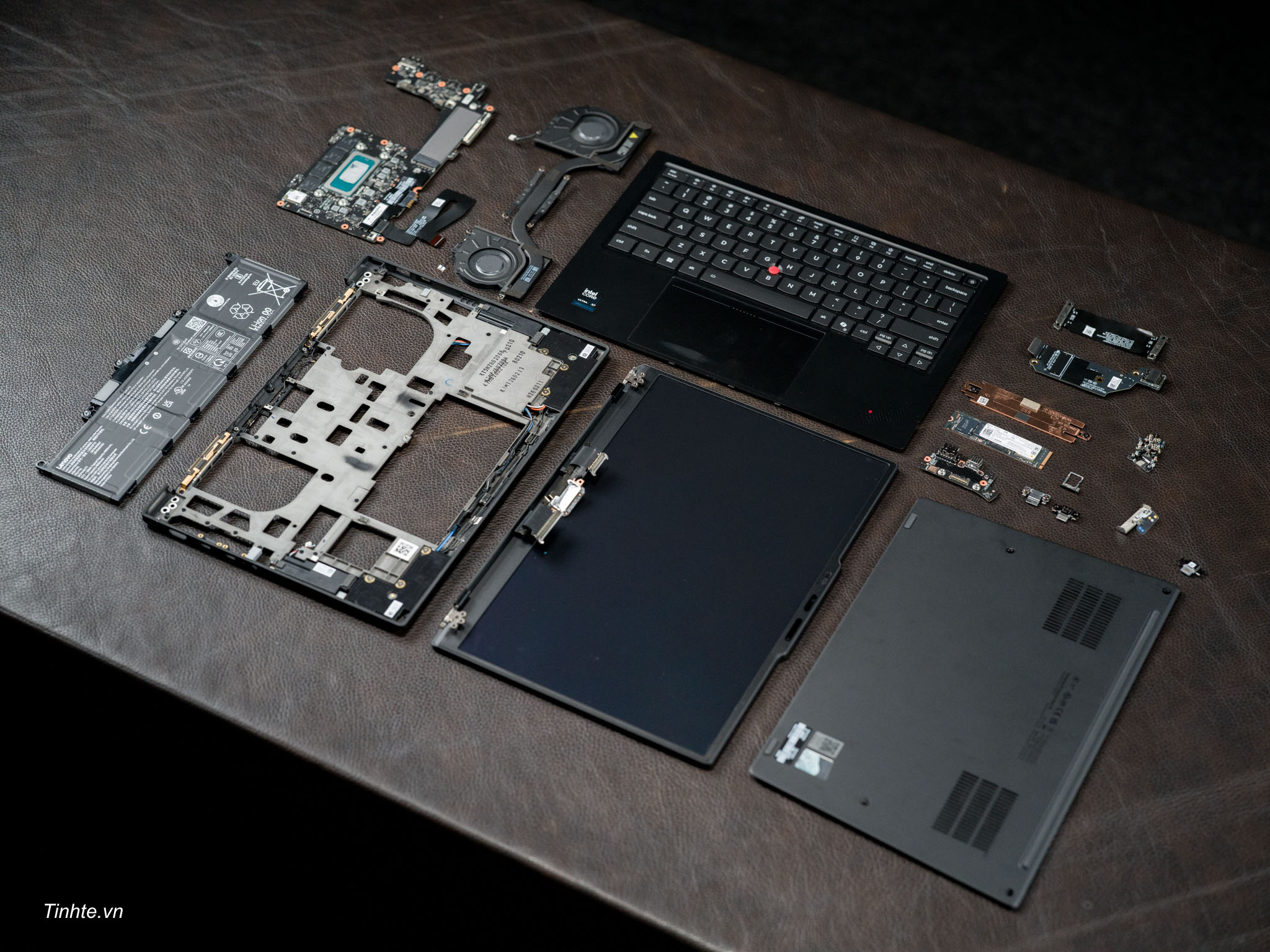

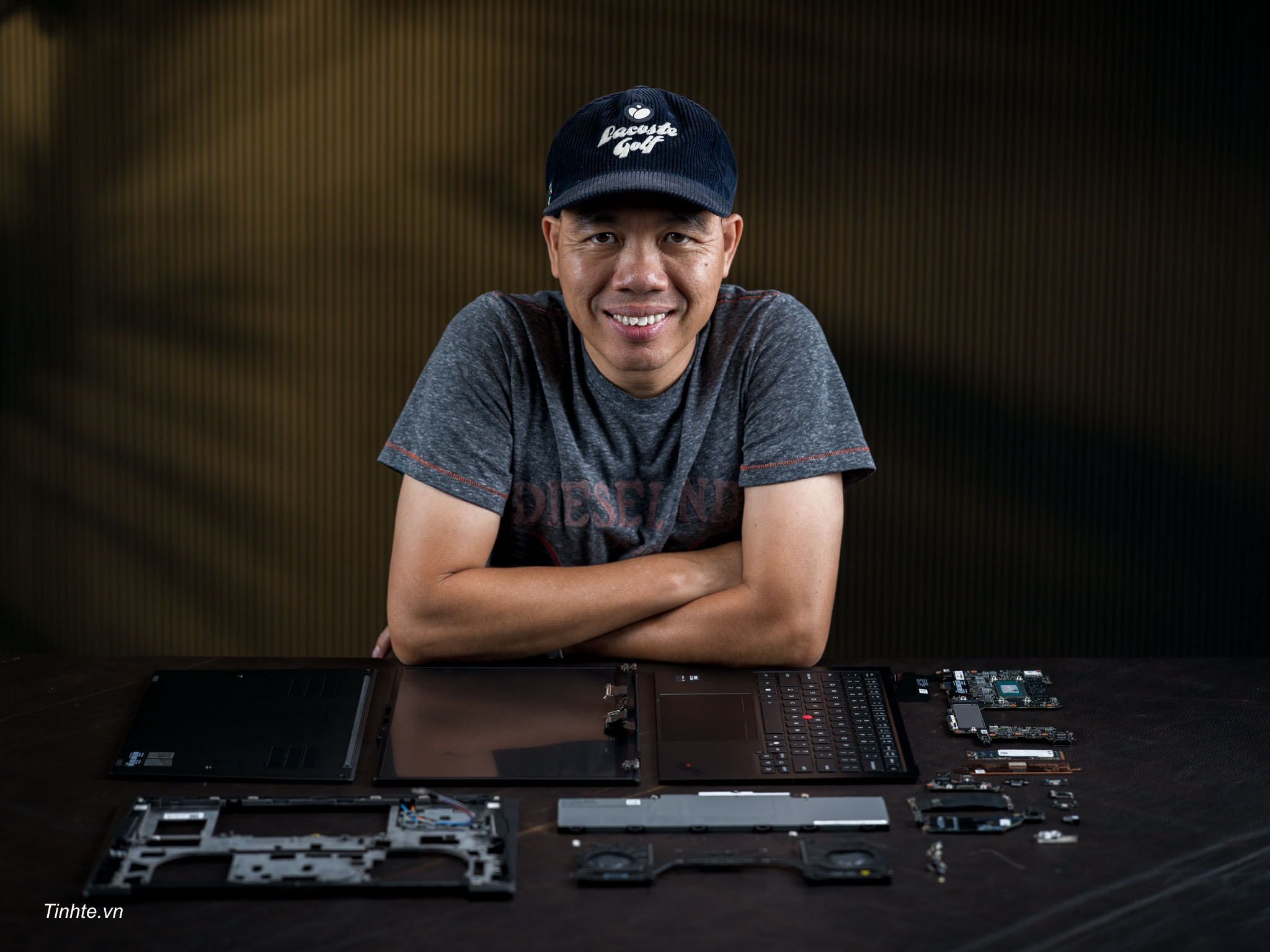

Toàn bộ máy khi được tháo ra.

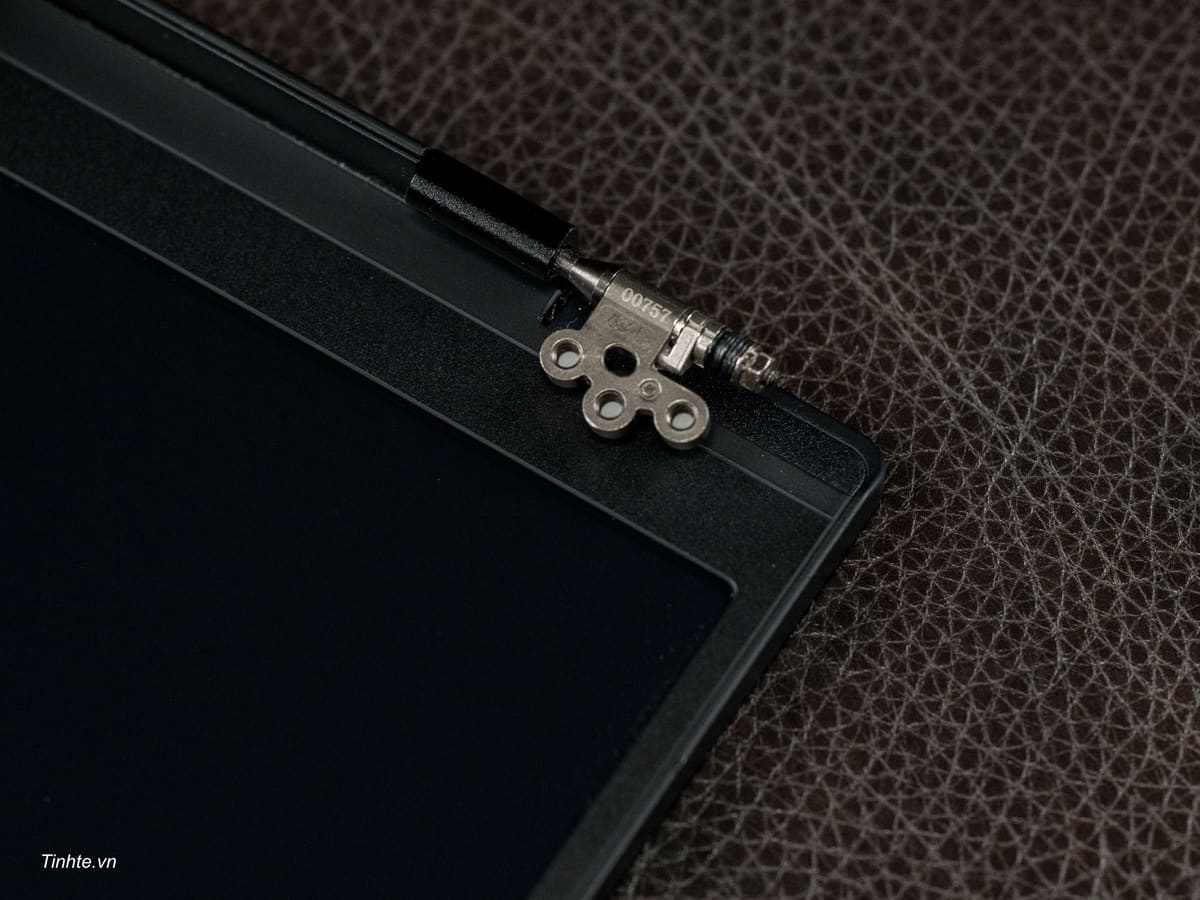

Bản lề gắn màn hình vào thân chính của máy

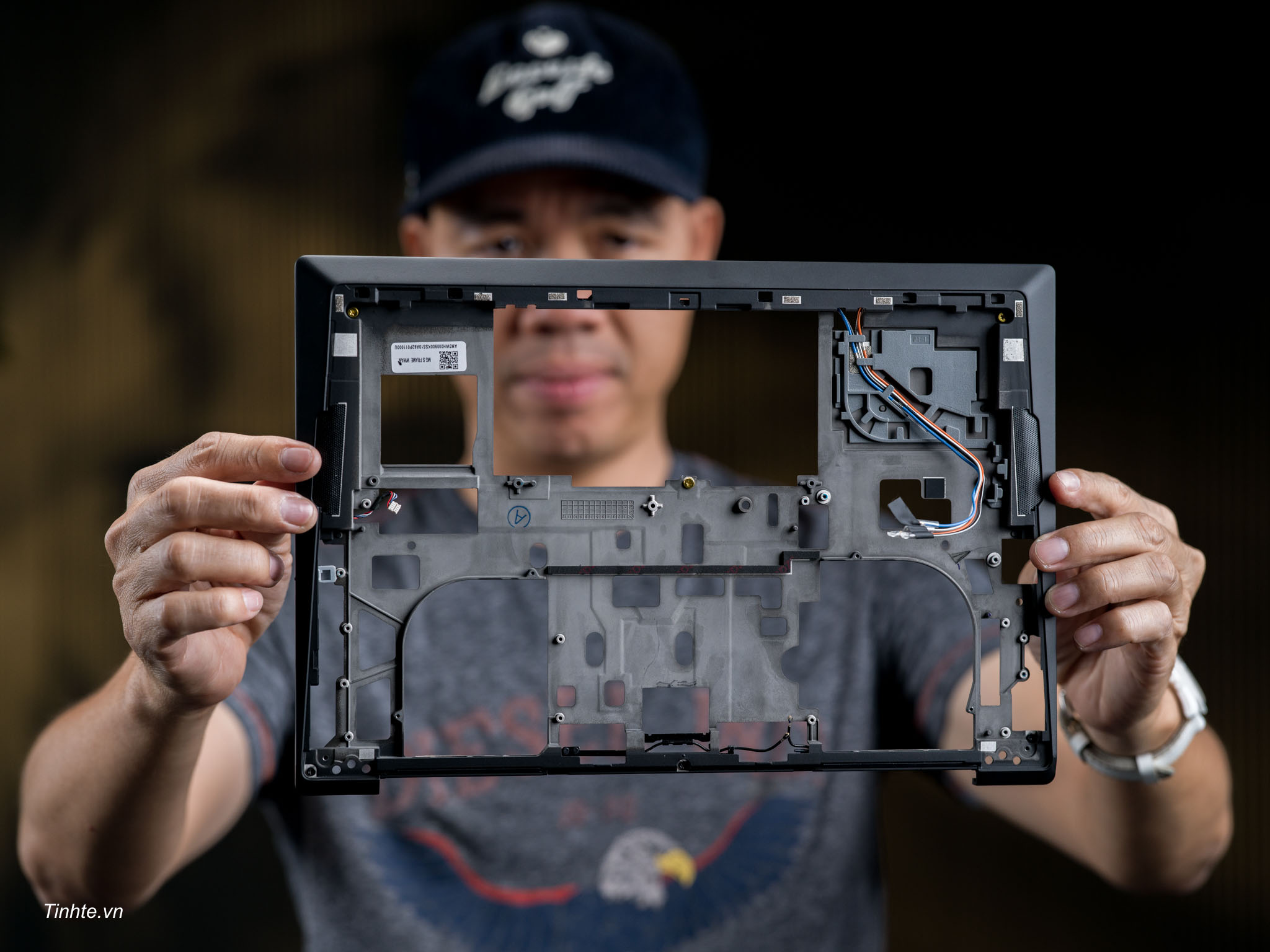

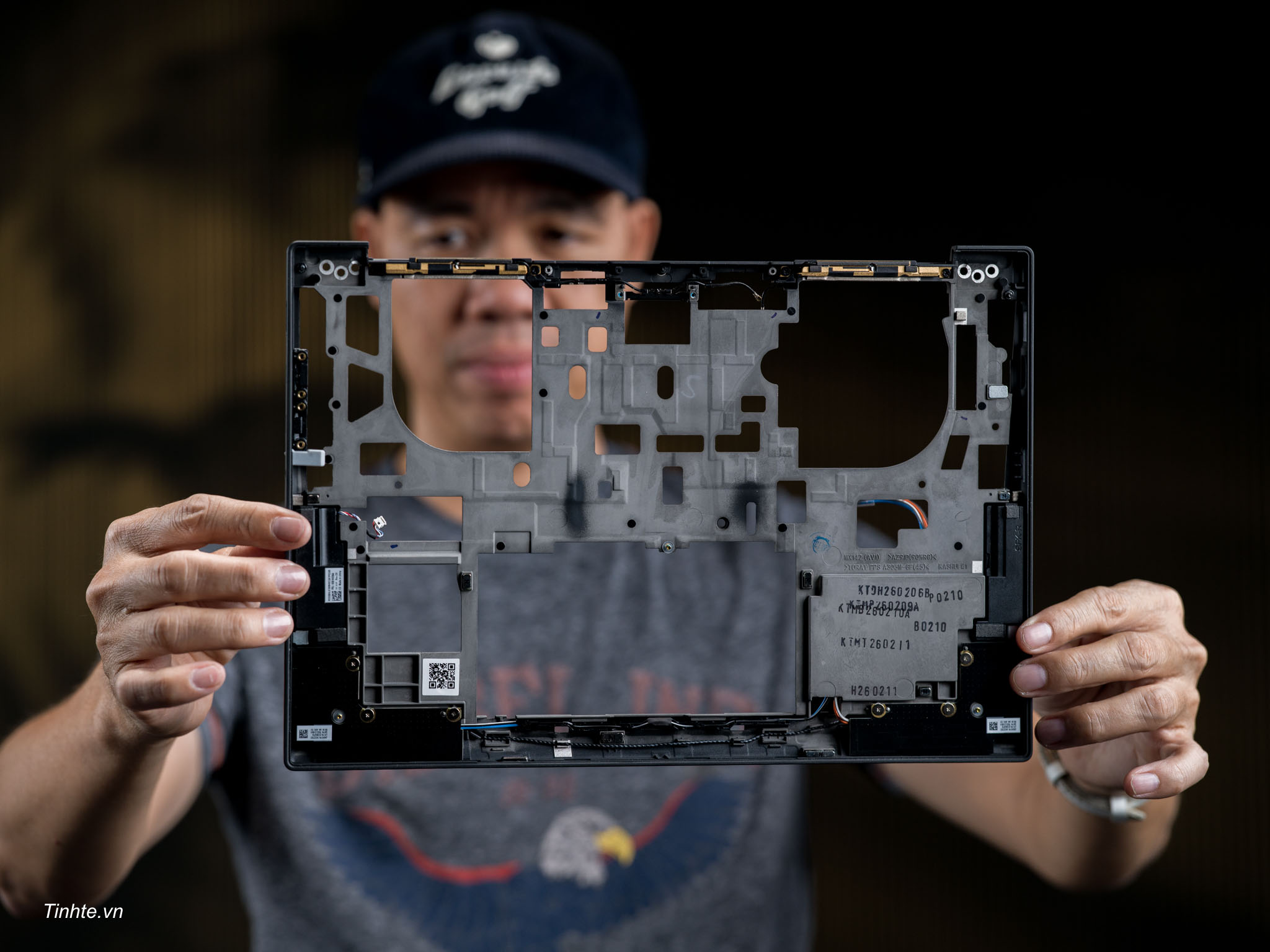

Khung sườn (chassis / Space Frame) của ThinkPad X1 Carbon Gen 14 Aura Edition chủ yếu làm bằng hợp kim magiê (Magnesium Alloy).

Cũng không quá khó để làm việc này.

Gắn lại thì nó vẫn là cái máy ngon lành. Anh em coi video thấy quá trình gắn lại.
